EcoGIS 安防与环境污染监测技术方案
时间:2023-07-05    作者:易科泰 点击量:



微信截图_20230705160428.png近年来随着我国工业化发展速度加快,环境污染与安防问题日益凸显,特别是石油化工、化工厂及化工园区、固废堆积污染与安防问题尤为突出,石油天然气泄漏、化工生产储存有毒有害易燃气体泄漏等,不仅污染空气、土壤和水资源,严重危害着居民身心健康,而且容易形成严重火灾爆炸隐患,其全方位监测预警极为重要。

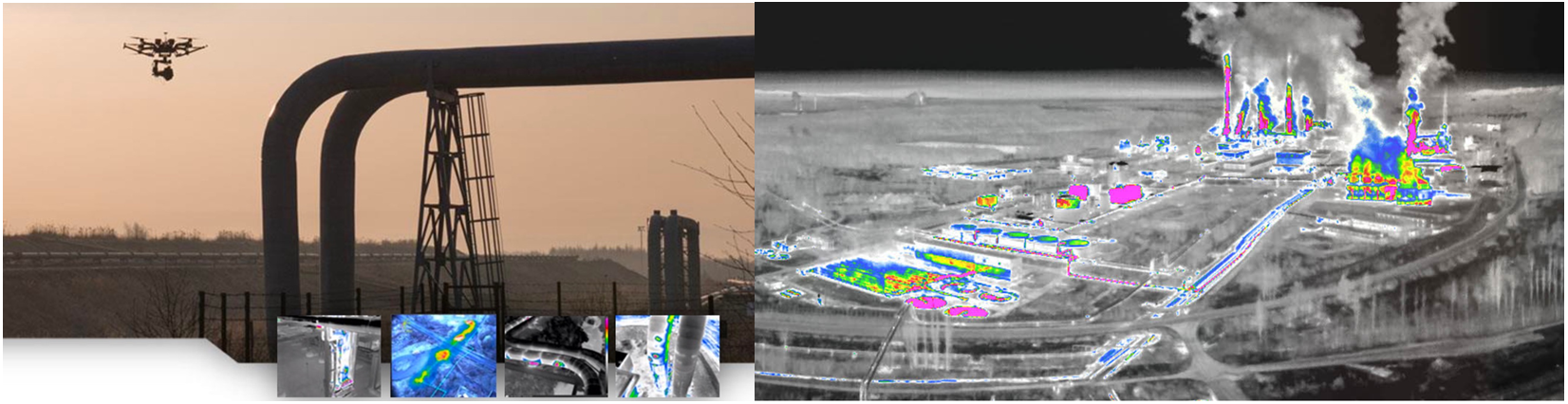

EcoGIS安防与环境污染监测技术方案由Ecodrone®环境污染专业无人机遥感系统、GIS-320(Gas Imaging system)污染气体成像系统、EcoProbe污染气体分析系统等组成。方案采用Ecodrone® UAS-8无人机平台搭载高端红外热成像系统,通过MWIR成像技术可实时成像监测环境中多种有毒有害气体泄漏、排放、扩散过程,及污染物与周边环境温度,并通过搭载空气质量监测模块实时测量空气中的多种典型污染物与 GPS 信息并无线传输至地面站,供用户实时查看分析;同时配合 EcoProbe 便携式或固定监测网络,全面监测安防污染与泄漏踪迹,为工业生产、环境污染监测、火险监测预警、安防等提供系统解决方案。

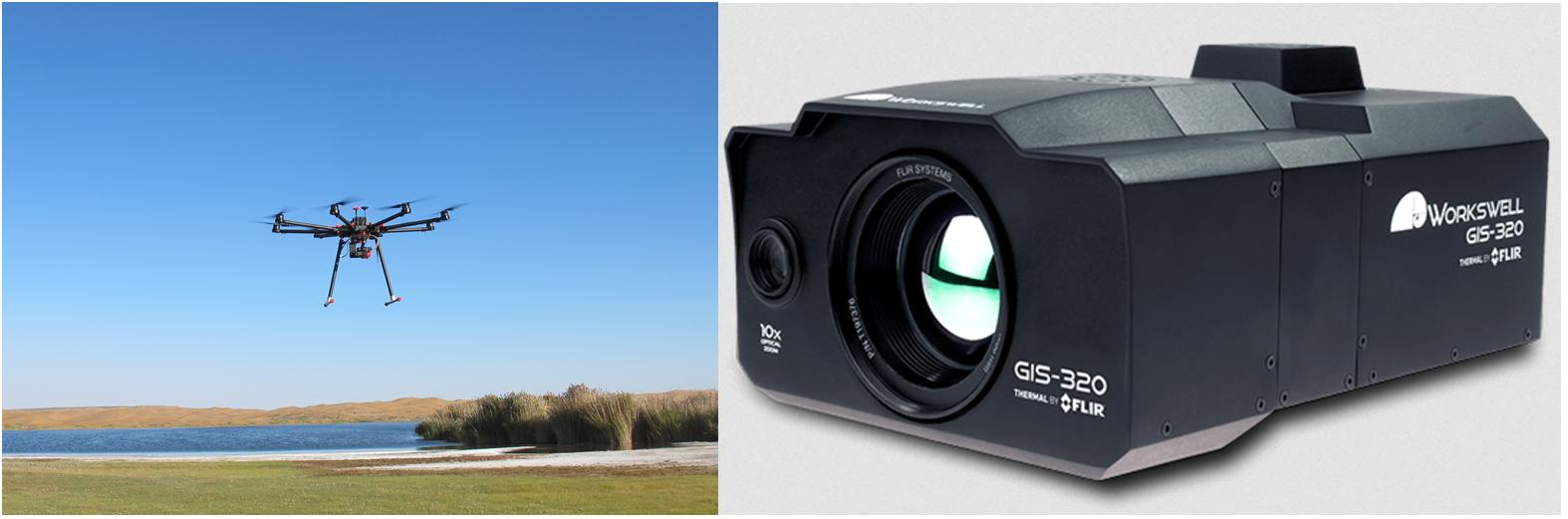

Ecodrone ®UAS-8无人机(左)GIS-320相机(右)



l 主要技术特点

1)       可对200余种气体成像和红外热成像(包括烟雾气体、苯、甲烷、乙烯等等)

2)       集成于Ecodrone ®无人机遥感平台, ready-to-fly系统(即用即飞)全面无死角监控污染气体可燃气体、石油天然气泄漏、火灾隐患或事故现场状况等

3)       双光成像,实时温度成像监测,在线测量最大、最小、中心温度

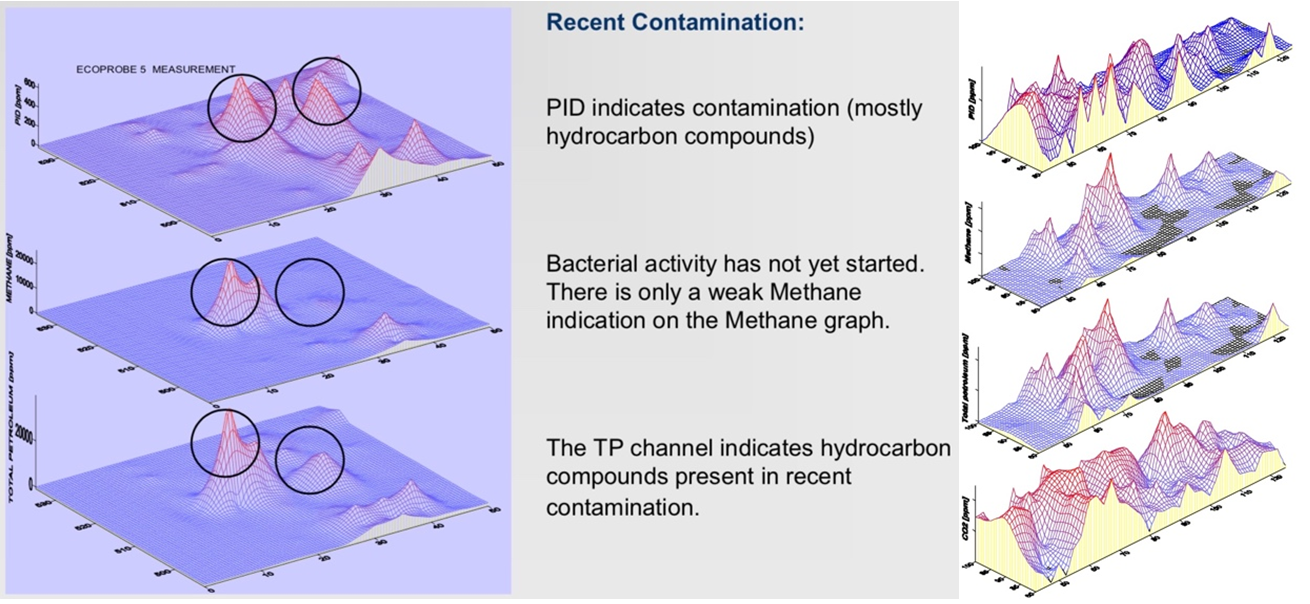

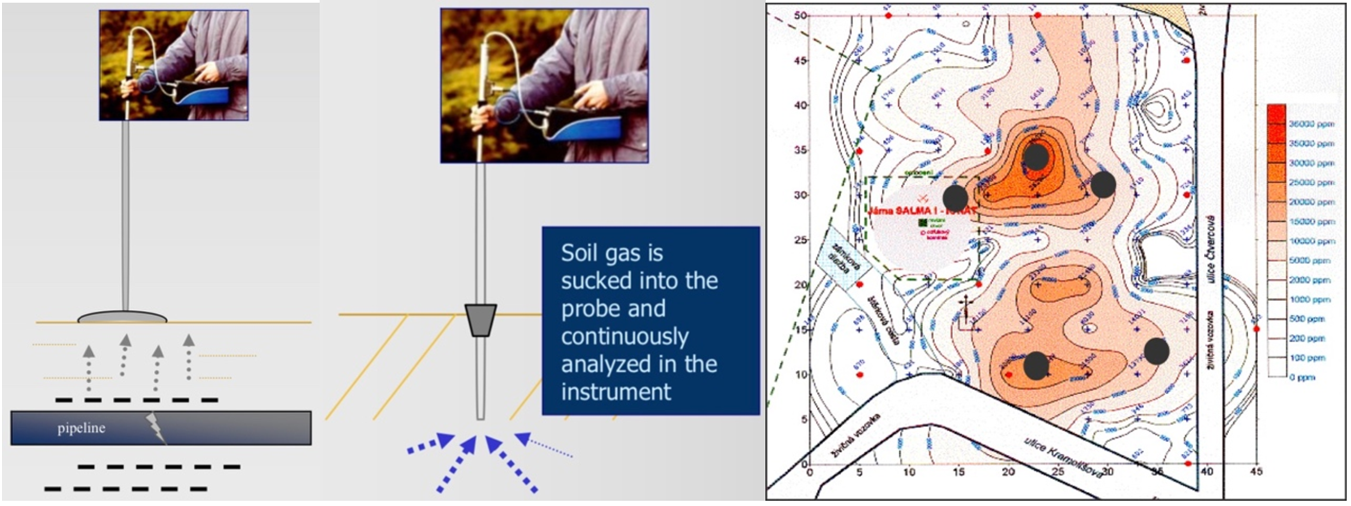

4)       “电子鼻” PID 光离子化与 IR 红外分析技术用于地面200余种污染气体、易燃易爆气体检测,可用于便携式巡视检测或固定式网络监测






5)       机载空气监测模块在线测量多种空气环境指标包括:空气温湿度、CO2、PM2.5、PM10、VOC、甲醛浓度、烟雾、光照强度、GPS坐标、时间戳等,高达150余种传感器可供选择

6)       应用领域:易燃易爆污染气体检测/监测、石油天然气化工原料泄漏污染扩散监测、安防监测预警、土壤污染检测/监测、空气污染监测、固体废物监测、交通污染监测等






l 主要技术指标



红外冷却相机(MWIR)

分辨率

320×240像素

温度范围

-20℃…+350℃

温度敏感度

0.010℃(10mK)

光谱范围

3.2-3.4μm,冷却型锑化铟FPA探测器(MWIR)

镜头

24°×18°或14.5°×10.8°

成像

最短对焦距离0.5m,1-4x缩放

特殊气体探测模式

支持

温度场调节

支持,自动、手动、移动范围

可见光相机

分辨率

1920×1080像素(全高清画幅)

焦距和缩放

自动聚焦,10x光学聚焦带振动补偿

存储和数据记录

影像记录(存储于内存或外部闪存)

辐射JPEG、辐射TIFF(兼容Pix4D、Agisoft)

可见光JPEG

数码相机h.264编码高清视频

全帧红外辐射视频

存储

内部256G存储(用于影像和视频记录)

外部闪存(影像存储)

测量功能

测量功能

最大温度、最小温度、中心温度

可探测气体种类(200+)

苯,乙醇,乙苯,庚烷,己烷,异戊二烯,甲醇,甲基乙基酮,甲基异丁基酮,辛烷,戊烷,1-戊烯,甲苯,M-二甲苯,丁烷,甲烷,丙烷,乙烯,丙烯…

环境、电源和尺寸

输入电压

10-28V DC

工作温度

﹣20℃至﹢50℃

空气质量监测模块

监测指标

烟雾、VOC、大气温度、大气湿度、PM2.5、PM10、CO2、光照强度

可根据需求选配多达150余种专业传感器

数据存储

内存卡存储

数据输出

TXT或KMZ

PID+IR技术

PID

双程测量极限范围,响应时间:0.08秒

内置自动校准数据库,可对 200 种化合物进行定量分析

IR技术

可选择性分析测量甲烷、石油烃、CO2、N2O、H2S等,

响应时间:0.5秒

监测方式

可进行便携式监测或固定监测
