FluorCam大型叶绿素荧光成像平台

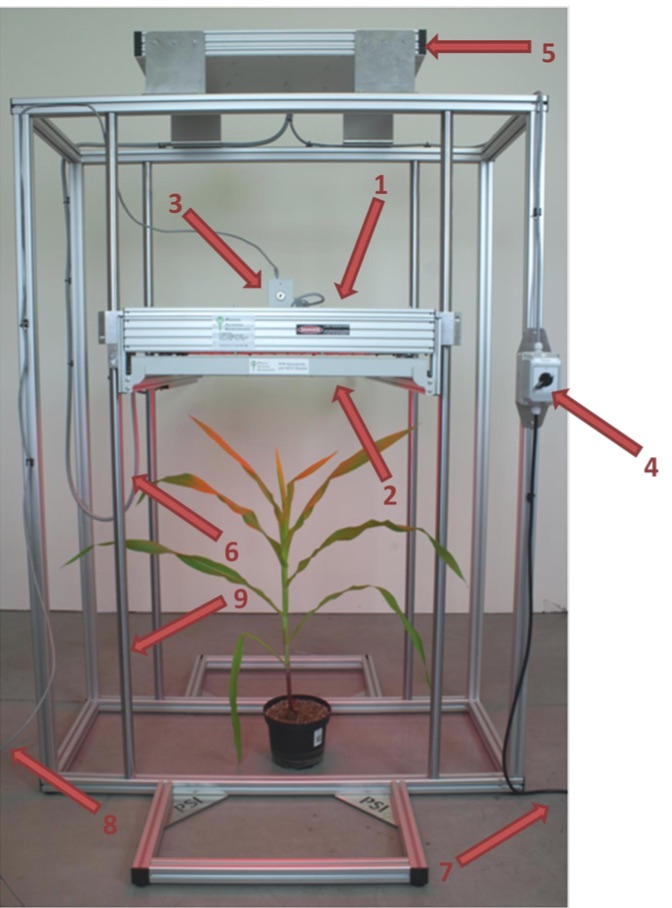

  FluorCam大型叶绿素荧光成像平台是世界上单幅成像面积最大的叶绿素荧光成像系统，有野外移动式平台（参见“FluorCam野外移动式大型叶绿素荧光成像系统”）和实验室平台（本简介）两个版本，LED激发光源、CCD叶绿素荧光成像镜头及滤波轮等集成于一个高度可自由移动的成像平台上，适用于实验室或温室植物生理生态学研究、植物表型组学成像分析（Phenotyping）、植物胁迫生理及抗性筛选、植物遗传育种研究、种子萌发与活力监测、植物生态毒理学研究，可对整株植物或植物群落进行高通量成像分析。（右图中1为FluorCam成像平台，2为PAR吸收／NDVI模块，3为CCD检测器，4为主电源开关，5为主电源，6为成像平台电源线，7为主电源线，8为数据线，9系统支架）

功能特点：

1)    是世界上单幅成像面积最大的叶绿素荧光成像系统，成像面积达35×35cm,可对整株植物及多株植物同时进行非损伤性叶绿素荧光成像分析

2)    成像平台高度可调，以适应于不同高度的植物成像分析

3)    可选配PAR吸收／NDVI成像分析模块，对植物PAR吸收及光谱反射指数NDVI进行成像分析

4)    可选配RGB成像分析模块,用于植物形态测量分析等

5)    可选配GFP绿色荧光蛋白成像分析功能，以用于植物转基因研究检测

6)    可进行自动重复成像测量,通过对实验程序(Protocols)重复测量次数及时间间隔进行设置实现自动循环成像测量, 成像测量数据自动按时间日期存入计算机 (带时间戳),从而实现无人职守自动监测功能

技术指标：

·         测量参数：Fo, Fo’, Fs, Fm, Fm’, Fp, FtDn, FtLn, Fv, Fv'/ Fm'，Fv/ Fm ,Fv',Ft,ΦPSII, NPQ_Dn, NPQ_Ln, Qp_Dn, Qp_Ln, qN, qP，QY, QY_Ln, Rfd, ETR等50多个叶绿素荧光参数及PAR吸收和NDVI植物光谱反射指数，每个参数均可显示2维荧光彩色图像

·         具备完备的自动测量程序（protocol），可自由对自动测量程序进行编辑

a)   Fv/Fm：测量参数包括Fo，Fm，Fv，QY等

b)   Kautsky诱导效应：Fo，Fp，Fv，Ft_Lss，QY，Rfd等荧光参数

c)   荧光淬灭分析：Fo，Fm，Fp，Fs，Fv，QY，Φ_II，NPQ，Qp，Rfd，qL等50多个参数

d)   光响应曲线LC：Fo，Fm，QY，QY_Ln，ETR等荧光参数

e)   PAR吸收与NDVI（选配）

f)   GFP等静态荧光成像测量（选配）

• 高灵敏度TOMI-1 CCD传感器：

a)  图像分辨率：720×560像素

b)  时间分辨率：每秒50帧

c)  A/D 转换分辨率：12位（4096灰度色阶）

d)  像元尺寸：8.6µm×8.3µm

e)  通讯模式：千兆以太网

§  高分辨率TOMI-2 CCD传感器（选配）

a)  逐行扫描CCD

b)  最高图像分辨率：1360×1024像素

c)  时间分辨率：在最高图像分辨率下可达每秒20帧

d)  A/D 转换分辨率：16位（65536灰度色阶）

e)  像元尺寸：6.45µm×6.45µm

f)  运行模式：1）动态视频模式，用于叶绿素荧光参数测量；2）快照模式，用于GFP等荧光蛋白和荧光染料测量

g)  通讯模式：千兆以太网

§  光源板：标配620nm红色测量光源、620nm与冷白光双色光化学光源（可选配蓝色或其它波长的LED光源），具备735nm红外光源，LED光源板面积730×730mm

§  成像平台高度可调整范围：0-1500mm，成像距离（平台离植物顶部距离）220-250mm

§  双色光化光： Actinic1最大光强300µmol(photons)/m².s，Actinic2最大光强500µmol(photons)/m².s；最大光化学光可升级至Actinic1 500µmol(photons)/m².s，Actinic2 1500µmol(photons)/m².s

§  饱和光闪：最大光强3000µmol(photons)/m².s，可升级至6000 µmol(photons)/m².s

§ 成像面积：35×35cm，可对96孔板、384孔板、植物叶片、植物组织、藻类、苔藓、地衣、整株植物、多株植物乃至植物灌层等进行成像分析

§  GFP测量模块（选配）：7位滤波轮及专用滤波片，用于测量GFP（绿色荧光蛋白）

§  PAR吸收测量模块（选配）：远红光740nm（FAR）、660nm双色LEDs光源板及专用滤波片，用于测量PAR吸收及NDVI

§   FluorCam叶绿素荧光成像分析软件功能：具Live（实况测试）、Protocols（实验程序选择定制）、Pre–processing（成像预处理）、Result（成像分析结果）等功能菜单

§   客户定制实验程序协议（protocols）：可设定时间（如测量光持续时间、光化学光持续时间、测量时间等）、光强（如不同光质光化学光强度、饱和光闪强度、调制测量光等），具备专用实验程序语言和脚本，用户也可利用Protocol菜单中的向导程序模版自由创建新的实验程序

§   自动测量分析功能：可设置一个实验程序（Protocol）自动无人值守循环成像测量，重复次数及间隔时间客户自定义，成像测量数据自动按时间日期存入计算机（带时间戳）

§   快照（snapshot）模式：通过快照成像模式，可以自由调节光强、快门时间及灵敏度得到清晰突出的植物样本稳态荧光和瞬时荧光图片

§   成像预处理：程序软件可自动识别多个植物样品或多个区域，也可手动选择区域（Region of interest，ROI）。手动选区的形状可以是方形、圆形、任意多边形或扇形。软件可自动测量分析每个样品和选定区域的荧光动力学曲线及相应参数，样品或区域数量不受限制（>1000）

§   数据分析模式：具备“信号计算再平均”模式（算数平均值）和“信号平均再计算”模式，在高信噪比的情况下选用“信号计算再平均”模式，在低信噪比的情况下选择“信号平均再计算”模式以过滤掉噪音带来的误差

§   输出结果：高时间解析度荧光动态图、荧光动态变化视频、荧光参数Excel文件、直方图、不同参数成像图、不同ROI的荧光参数列表等

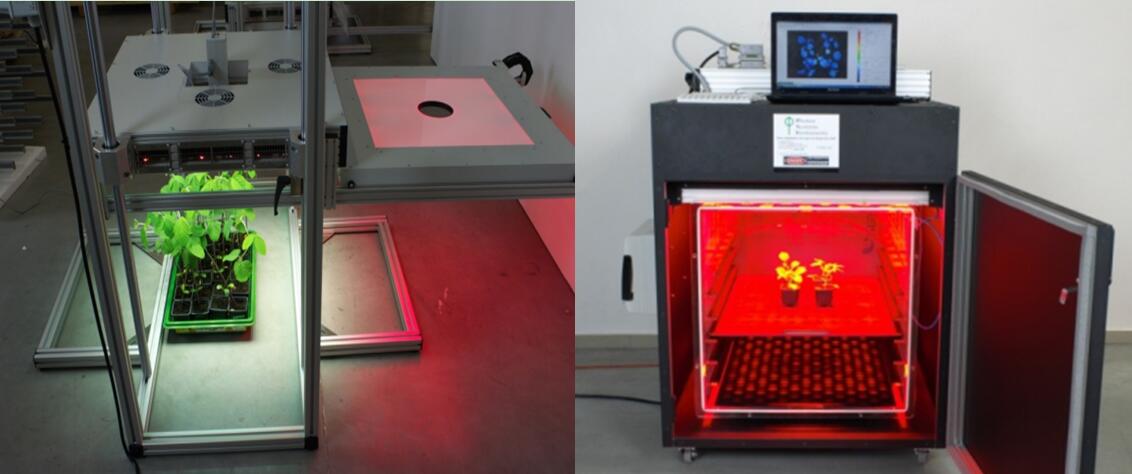

定制型号：

       标准开放版           封闭版（可加装GMS150气体混合系统调控CO₂浓度）

   XYZ移动扫描版（可加装热成像和RGB彩色成像）     Step-in培养室版（可加装热成像和RGB彩色成像）

产地：欧洲
