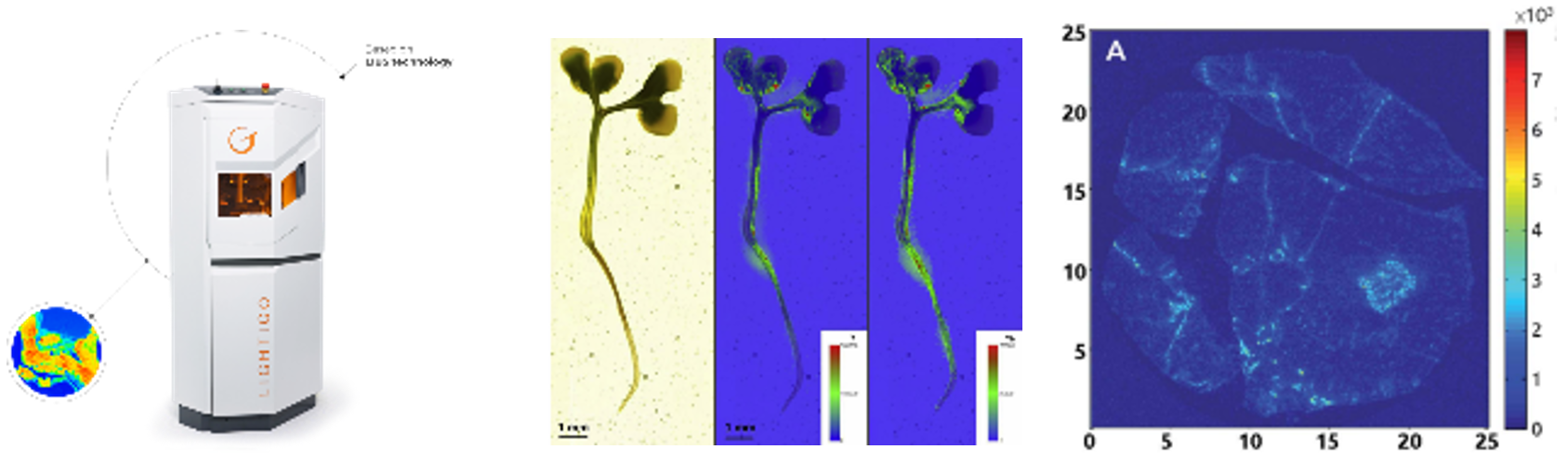

FireFly元素分布成像快速分析系统基于LIBS元素分析技术，单次测量即可检测元素周期表中几乎所有元素、样品无须预处理、能够进行样品表面或者剖面元素分布成像测量、对样品几乎无损伤无消耗，可应用于环境科学、植物科学、动物科学、海洋科学、生物医学食品科学等各个领域。

FireFly面向实验室科研应用设计，独具特色尤其是微区扫描测量和常规扫描测量自动切换功能，是Lightigo公司最新一代LIBS元素分析系统。Lightigo公司由布尔诺科技大学激光光谱实验室在20余年LIBS研发和应用研究经验的基础上创建，也是CEITEC（欧洲工程技术中心）的唯一下属公司, 其研发团队在国际上广为认可，并发表大量科研文献（见后附）。

功能参数

适用于所有固体样品

检测极限1-100 ppm

空间分辨率10-150 μm

2D元素分布成像测量和纵深成像测量；

单次成像扫描面积100 mm×100 mm；

最大测量速度100HZ

实验近乎零成本

单次测量即可得到元素周期表中几乎所有元素信息，包括：Li、Be、Mg、Na、N、C等

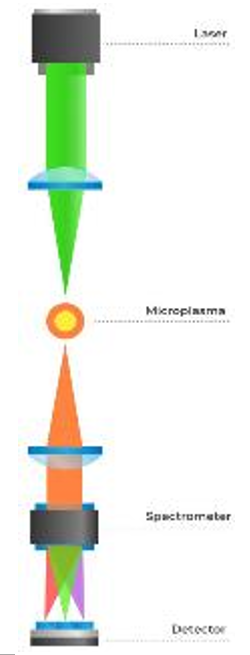

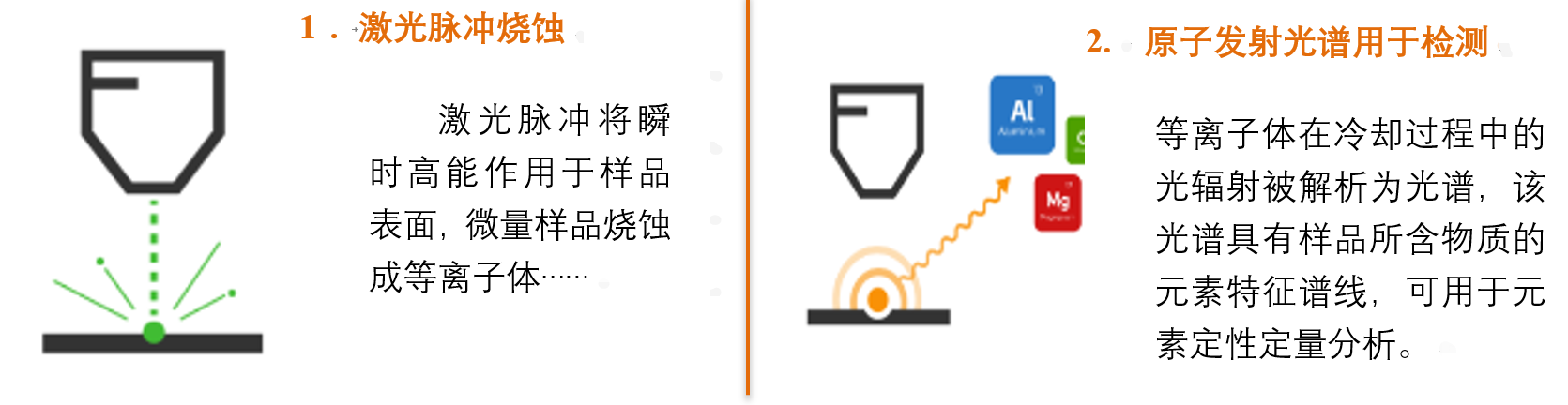

测量原理

应用方向

技术优势

1. 视野清晰：再不必忍受模糊图像

n 激光烧蚀光路与专用样品显微光路相结合，清晰呈现待测样品

n 双照明模式，适合更宽的光谱范围或者更多样品类型：

ü 线性LED样品照明；

ü 散射LED样品照明

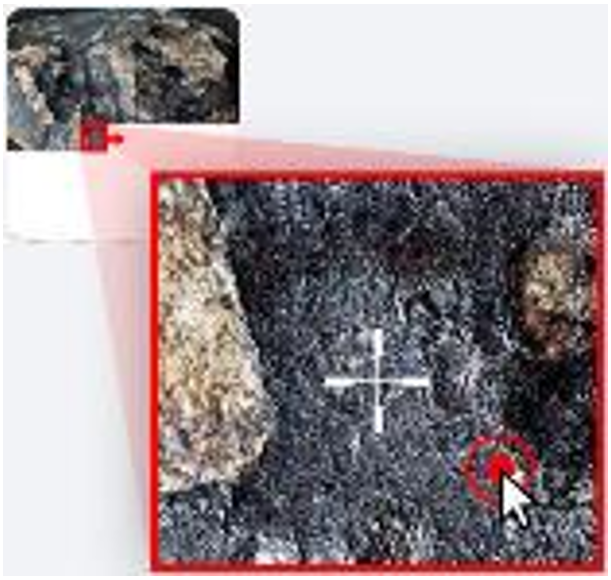

2. 快速定位：放大样品视野后再不会丢失烧蚀定位点

n 可在多个样品观察窗之间自由切换

n 通过鼠标点击观察窗中的样品点即可移动样品

n 可创建整体样品观察窗

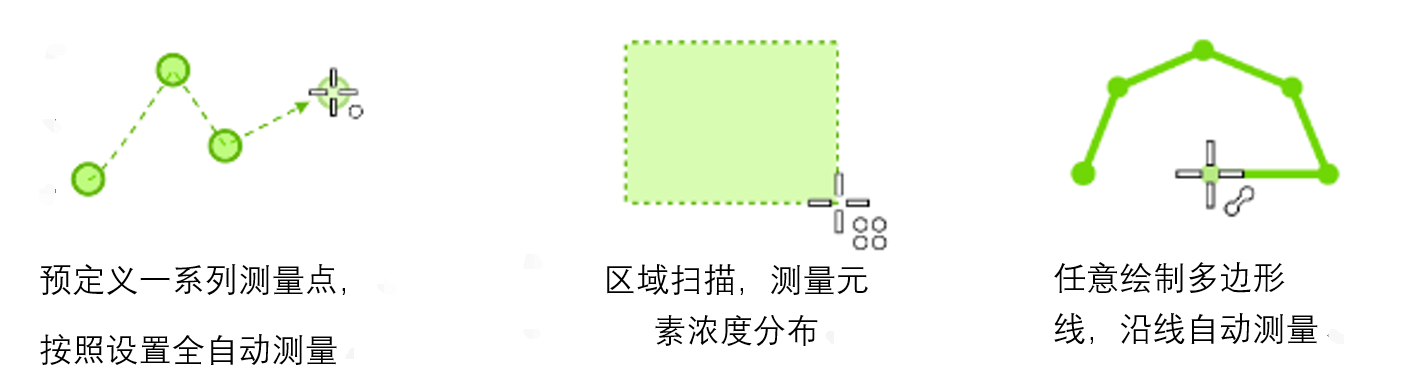

3. 多模式测量：无论只测量几个点还是大范围扫描都操作便捷

多点测量                                          区域扫描                                      线性扫描

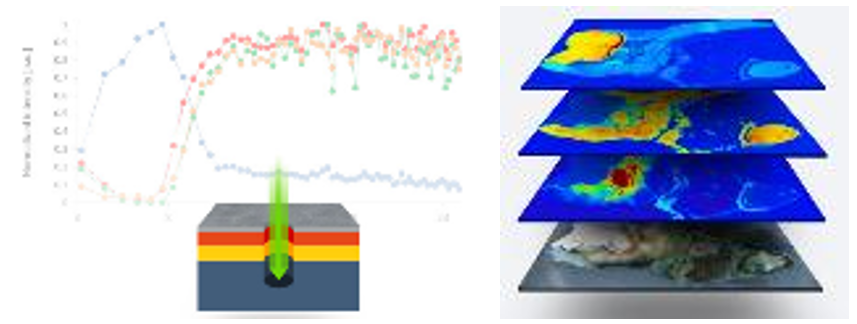

剖面测量

可对每个测量点设置单次测量脉冲个数和测量次数：

n 多次累积测量能够提升信噪比和检测极限；

n 剖面测量可检测材料不同层次的构成；

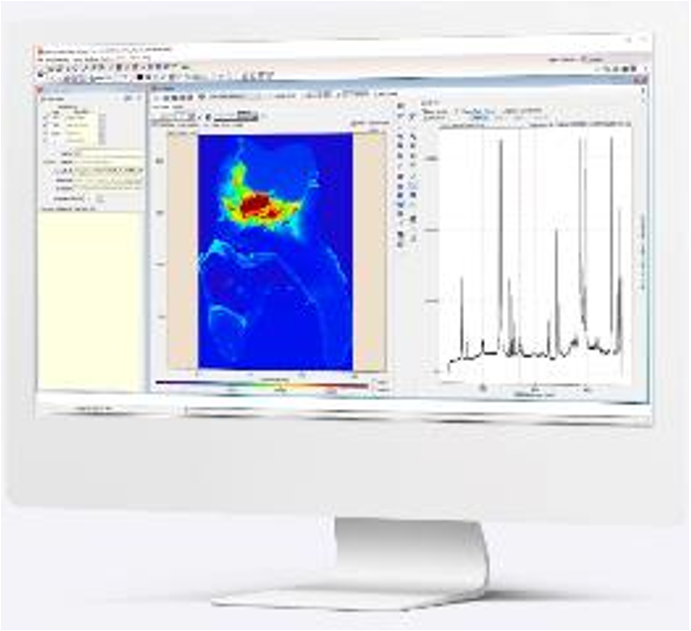

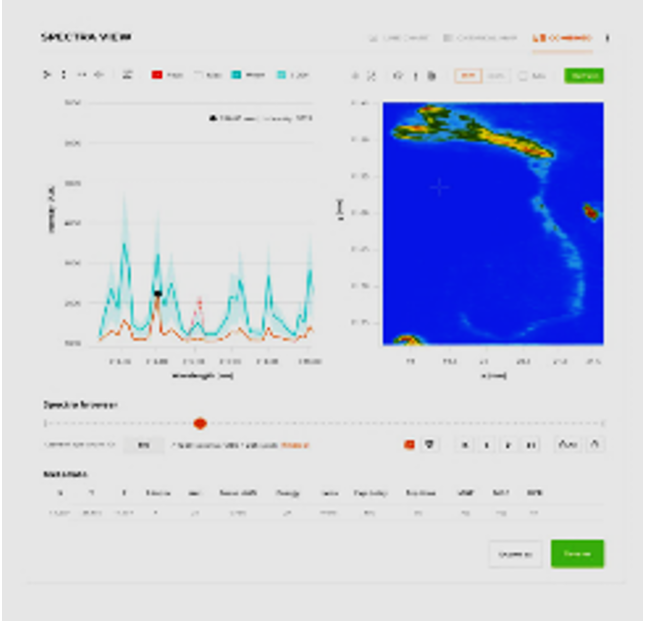

4. 结果呈现方式灵活直观，包括谱线数据和元素分布成像数据

n 平移、滚动、缩放、改变显示色彩直方图；

n 具备最大值、平均、标准差、峰值曲线叠加等功能，使谱线评估简单快速；

n 对不同元素快速重新成像显示浓度分布；

n 通过唯一元数据进行谱线过滤；

n 具备NIST及Lightigo LIBS数据库原子发射谱线；

n 可导出ASCI、Bitmap或者Lightigo数据格式

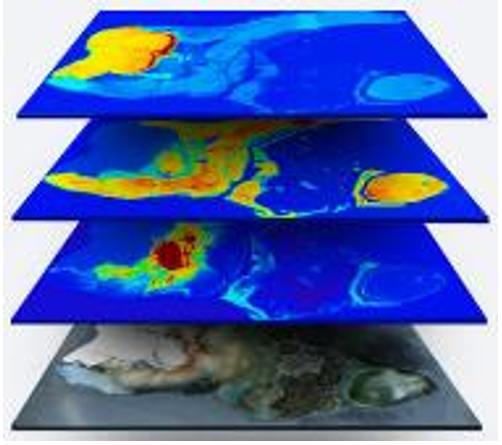

5. 元素分布成像分析能力

一次成像测量即可获得所有元素的浓度分布数据，可生成任意元素的浓度分布图像

n 单次成像面积100 ×100 mm²；

n 最大测量速度100HZ，谱段范围可包括UV-NIR；

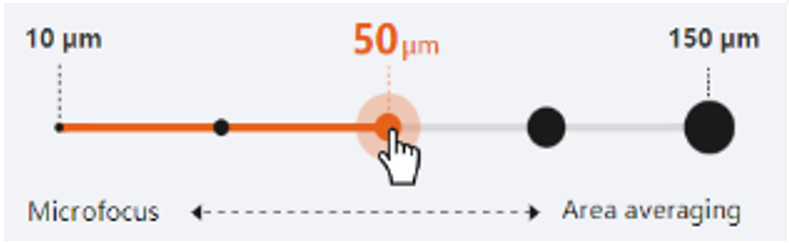

n 分辨率为10--150 µm；

n 耗时：50μm测量间隔即512 DPI，扫描1 cm²仅需8分钟；

6.ImageLab数据分析处理软件：基于EPINA ImageLab的高级多传感器图像工具

n 数据处理功能：算数运算、数据校正、去噪、平滑，等；

n 多元统计分析：PCA、聚类分析、SIMAP、PLS/DA、RDF、VCA、MNF；

n 图像分析：多传感器图像、差值、回归、方差图、信号分布分析，等；

n 数据可视化：可与相片、图像融合、3D图像表面、蒙版编辑器相结合

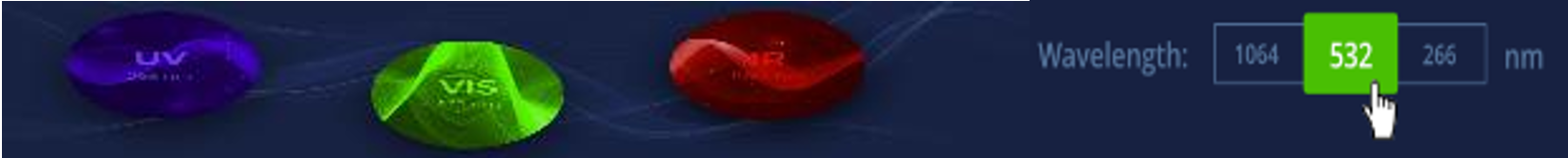

7. 通过软件自动切换激光波长

适应具体应用选择相应的激光脉冲波长，无须手动调试

n 若需较小的烧蚀点或者高吸收率，可选择UV 266nm激发波长；

n 若需较高的激发能，可选择IR 1064nm激发波长；

n 或者直接选择折中通用的VIS 532 nm

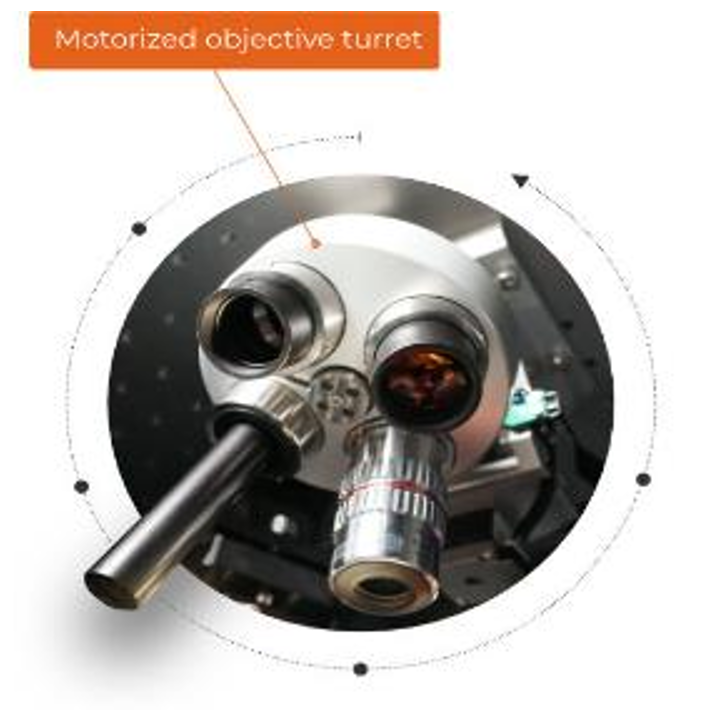

   8. 多物镜自动旋转塔轮

解决不同的光学应用方案时拒绝折中妥协，通过软件点击即可自动旋转物镜塔轮，完成不同倍数物镜之间的切换

n 不同放大倍数的多个物镜，保证清晰观察样品；

n 高激光损伤阈值物镜，用以在长焦深模式和微区模式下都将激光精确聚焦

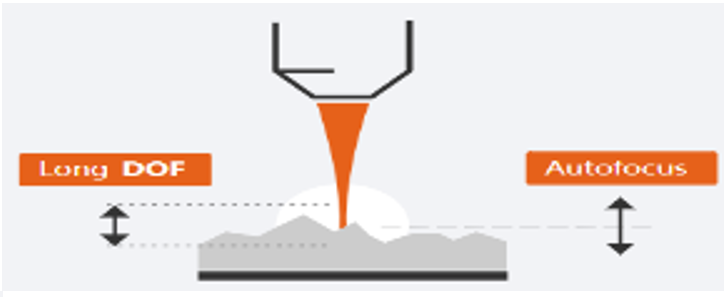

9. 激光自动聚焦

表面不平的样品，在测量过程中可能发生信号波动或者激光失焦。FireFly能解决这个问题：

n 在测量过程中能够自动对焦；

n 专用长焦距物镜；

自动聚焦样品台，使得通过控制软件即可调节样品表面的激光激发面积；

n  图像测量技术使其微区分辨率可达20μm以下

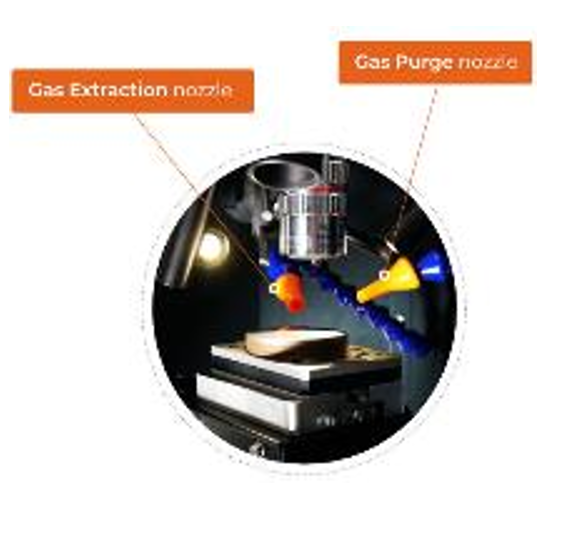

10.   气体模块

n 吹气模块

ü       清洁样品表面，避免测量点向其周围测量点的信号“拖尾”现象

ü       创建惰性气体环境，显著增强检测极限

n 抽气模块

ü       抽出可能有毒的激光烧蚀气体和灰尘

ü       保持光学元件清洁

11.   核心部件：多种配置可供选择，我们根据您的需求推荐最具性价比配置

n 激光器：发出激光脉冲在样品表面激发等离子体

ü       DPSS二极管激光器，较传统FPSS激光器寿命长、稳定性高；

ü       效率高、耗能低、无须水浴制冷，可24/7连续工作；

ü       可衰减器稳定能量调节、在线能量监测、不同激光脉冲波长自动切换

n 光谱仪：捕获等离子体辐射（UV-NIR），并解析为高光谱

ü       小体积多通道Czerny-Turner光谱仪

ü       高性能 Echelle光谱仪

n 检测器：记录光谱信息

ü       CMOS检测器；sCMOS或EMCCD检测器；isCMOS / iCCD检测器

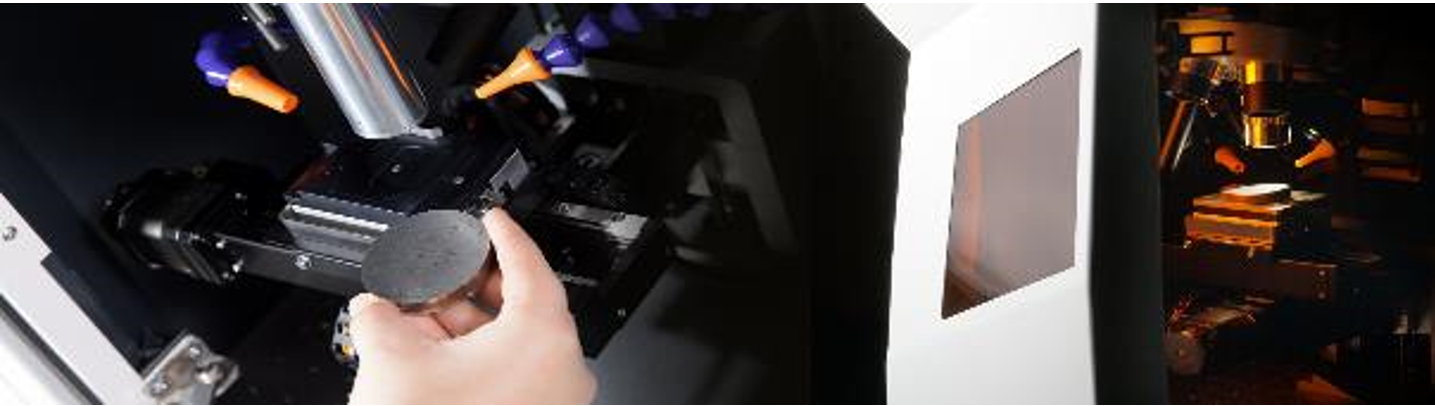

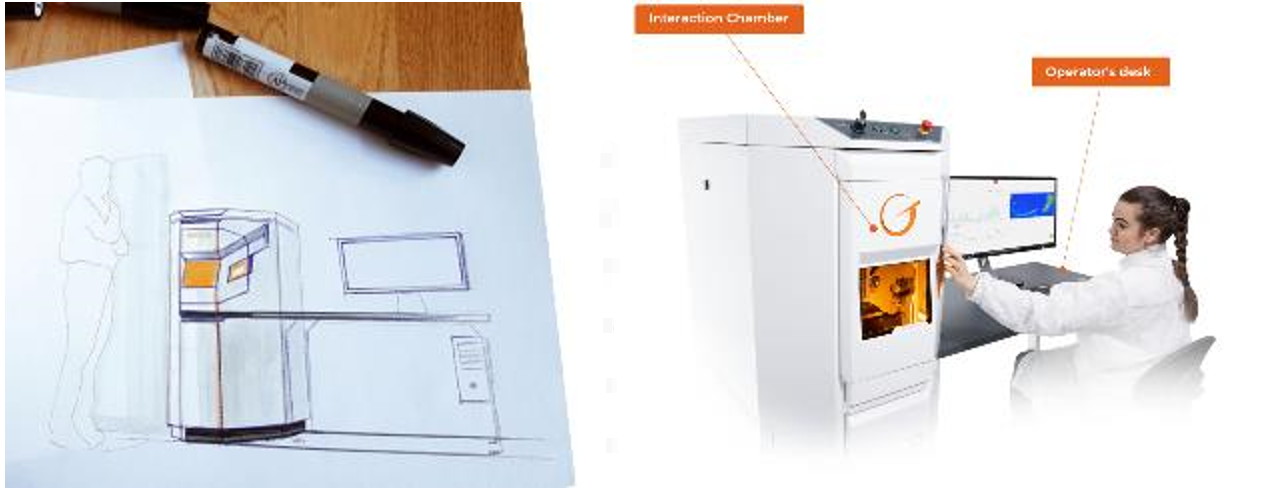

12.   人体工学设计：进行长时间的实验，应该避免任何不便

FireFly的设计，尽力让实验人员以舒适和高效的姿势全情投入实验：

n 正面样品窗宽阔，便于实验人员观察反应区和激光烧蚀；

n 侧面样品窗使得实验人员坐在计算机前也可观察反应室；

n  坐在计算机前也可轻松打开样品室门，取送样品。

13.   其它

n 可为不同用户创建不同操作权限；

n 系统设置可以保存和加载；

n 测量均一标样进行初始自检，显示和追踪系统性能；

n 大多数测量都可参照“导航”完成；

n 用户活动自动生成日志，可浏览和导出；

n 内置同步时钟，可通过TTL脉冲和BNC接口与外部设备进行同步

规格：720 × 830 × 1500 mm, 250 kg                    产地：捷克
