RhizoTron^®根系（表型）观测系统

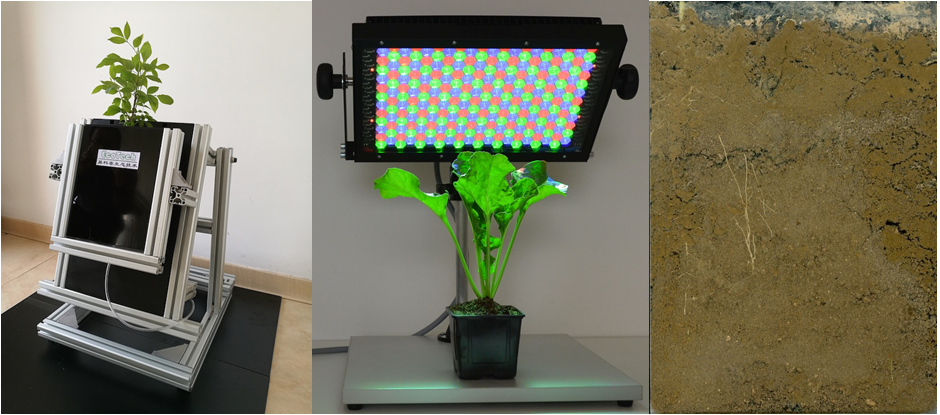

   RhizoTron^®根系表型观测系统基于国际通用的根窗观测技术，其基本单元包括用于植物萌发生长的根盒（RhizoBox）、基于智能LED光源的植物培养系统、成像设备（扫描仪或RGB彩色镜头、高光谱镜头等）和分析软件，全自动高通量根系表型观测系统还包括自动化传送系统等。（下图分别为扫描式根系成像系统、智能LED光源板、根窗根系）

主要技术特点：

1)基于根窗技术，与微根窗技术比，可全视野（根据根盒大小而定）观测根系生长发育

2)根盒大小可根据客户需求定制，宽度一般为30cm，深度可达几十到100cm

3)可选配中央控制单元，控制10-100个根窗单元同步扫描成像，做到无损伤、高通量

4)可选配基于扫描成像技术的根系观测系统，手动载样，每小时可对几十株植物进行根系扫描成像

5)RGB彩色扫描成像与高光谱扫描成像技术，全面分析根系年龄、水分时空分布及土壤基质组分结构等信息

6)可选配土壤水分、温度、电导监测，及土壤O2、CO2监测

7)可选配根系多参数监测，包括O2、pH、温度等

8)可选配自动称重单元

9)可选配植物叶绿素荧光监测等生理生态监测

10) 可选配根系多光谱荧光成像分析，用于植物胁迫、根生中药生理生化分析等

11) 可选配智能LED光源培养台，0-100%光强调节、昼夜节律模拟

12) 可选配水培作物根系观测客户定制方案，对作物根系表型进行高光谱成像分析

13) 可选配红外热成像对作物根系散热进行分析

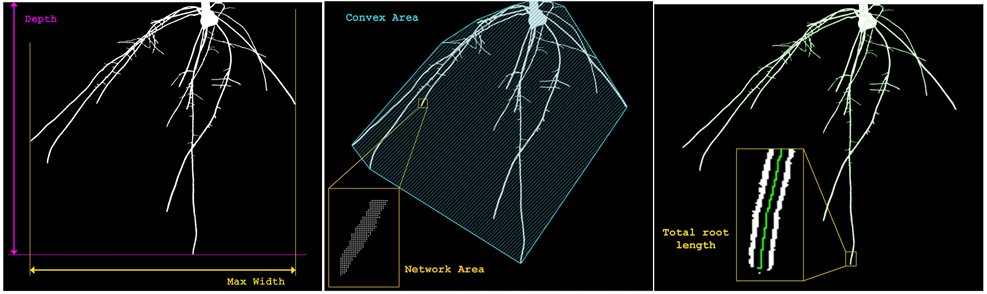

14) 可选配全自动高通量根系表型观测系统，高通量自动分析根系深度、根系宽度（根冠宽）、根冠面积、根系总长度等

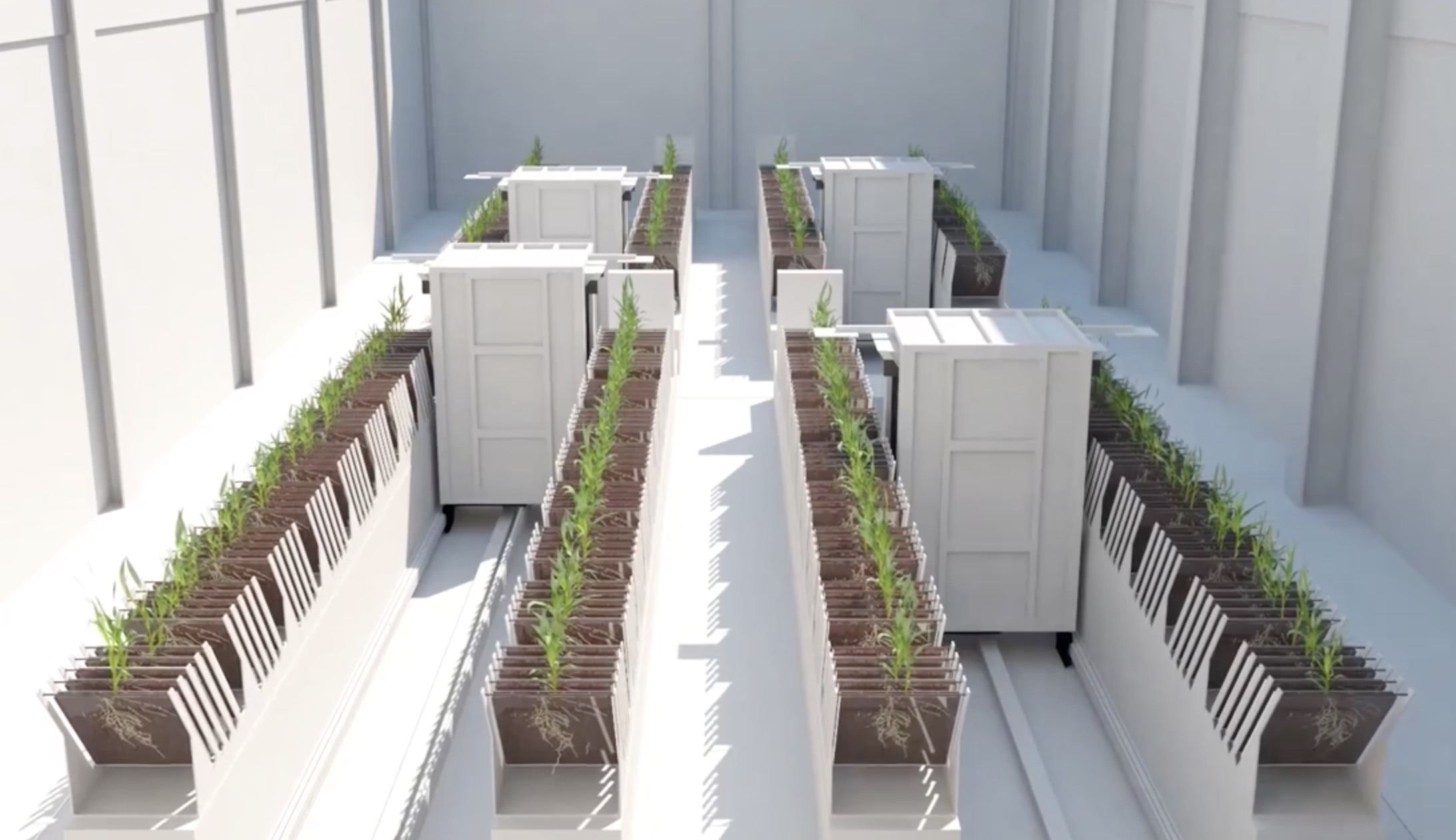

欧洲PSI公司为德国IPK（Leibniz Institute of Plant Genetics and Crop Plant Research）设计安装的高通量作物根系表型分析系统

主要技术指标（客户定制系统，仅供参考）

1)根窗观测面积：A4型216 x 297mm，A3型310×437mm

2)RGB扫描成像分辨率：A4型4800dpi，A3型2400dpi

3)VISIR可见光近红外扫描成像分析：

4)高光谱扫描成像分析波段：400-1000nm（标配），可选配900-1700nm或1000-2500nm短波红外波段

5)野外可选配智能一体式高光谱扫描成像技术：内置自动推扫系统、取景器相机等，高度便携，集光谱成像数据采集、可视化数据处理、触摸屏与控制键等于一体，采用图形用户界面（GUI）

6)高光谱分析软件采用SAM算法及Savitzky-Golay滤波器技术，可创建类别或分级模型并建立App直接导入高光谱成像仪使用，建议同时选配ENVI软件

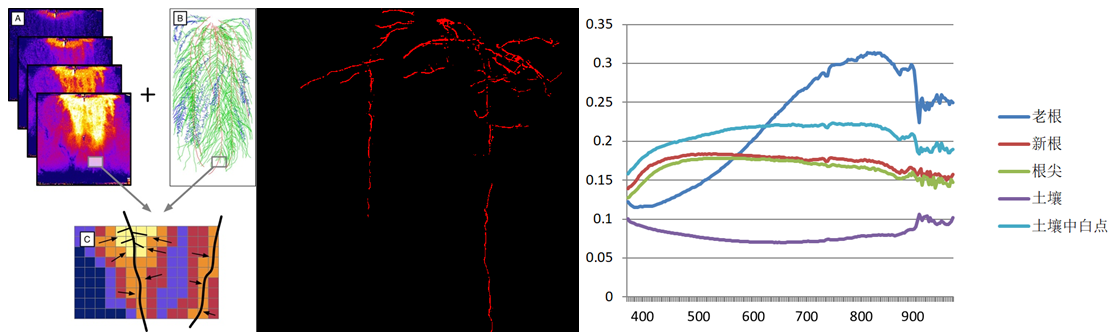

7)可根据光谱特征曲线或参考光谱曲线，对不同年龄、不同胁迫条件下根系生理生化响应等进行分析、检测、性状筛选等

8)可监测分析参数：根长、根直径、根面积、根总长、根总面积、根平均直径、根数量及生物量、细根寿命、细根周转率等

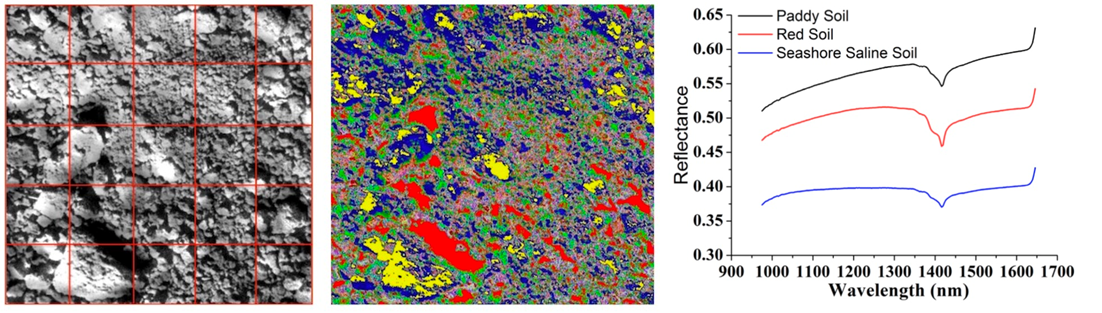

9)可对土壤基质进行高光谱扫描成像分析，以研究分析土壤理化特性与土壤根系的相互关系等

    10)可同时对植株根与苗（root & Shoot）进行高光谱扫描成像分析，以分析研究植物水分分布时空动态变化、胁迫响应、表型检测筛选等

11)智能LED光源植物培养台（选配）：外部大小222cm长x 86cm宽x 66cm高，内部大小180x80x55cm，LED智能光源，冷白光+近红外（可选配红蓝等其它颜色或波段LED光源），有效均一光源面积1.4m2，250µmol(photon).m-2.s-1，0-100%可调，可模拟昼夜节律等，温控范围高于室温+2～12度范围内。
