移动式PlantScreen植物表型成像分析平台

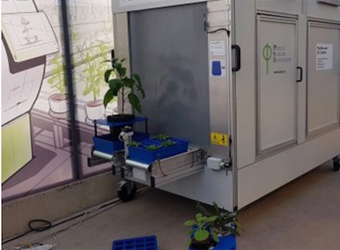

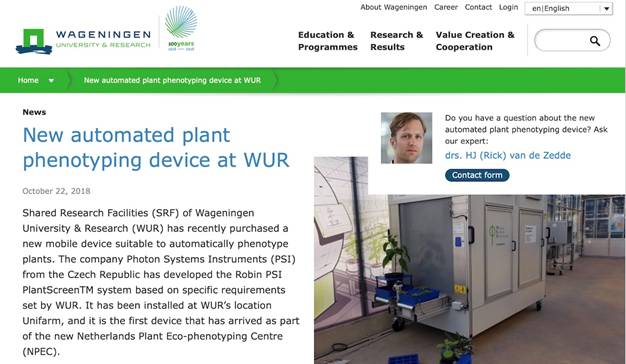

   全球首款移动式（Mobile）PlantScreen植物表型分析平台在荷兰植物生态表型中心（NPEC）安装运行，这是该中心成立后安装运行的首套植物表型分析系统，整个平台采用可移动式设计，有轮子可以方便在温室内移动，被称为“可移动的高通量植物表型成像分析平台”。详情链接：https://www.wur.nl/en/newsarticle/New-automated-plant-phenotyping-device-at-WUR.htm

该表型平台包括3个功能模块：自动叶绿素荧光成像测量、3D激光三角测量、RGB 3D成像测量。

Automated Chlorophyll Fluorescence, 3D laser triangulation and RGB imaging. The data looks promising !

主要功能特点

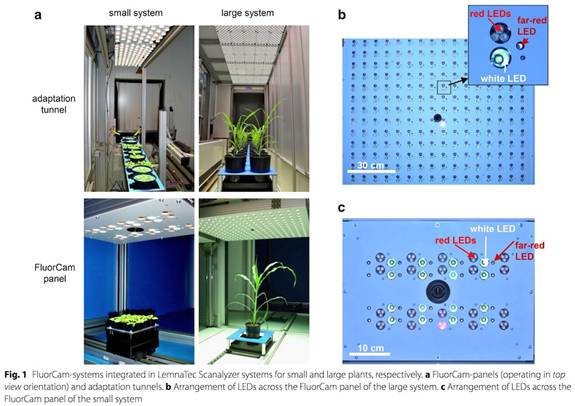

Ø  自动叶绿素荧光成像：PSI于上世纪90年代首次将叶绿素荧光脉冲调制技术（PAM）与CCD技术结合，研制成功叶绿素荧光成像技术并商业化生产（FluorCam）(LadislavNedbal, etc. Kinetic imaging of chlorophyll fluorescence using modulated light. Photosynthesis Research, 2000)，开创了叶绿素荧光技术的二维甚至三维时代，FluorCam叶绿素荧光成像技术成为植物生理性状表型分析的必选技术，也是目前灵敏度最高、应用最广泛、发表论文最多的植物生理生态与表型分析技术，脉冲调制叶绿素荧光成像技术是目前唯一被学术界广泛认可和应用的植物生理性状表型分析技术（Henning Tschiersch, etc. Establishment of integrated protocols for automated high throughput kinetic chlorophyll fluorescence analyses. Plant Methods, 2017），适用于从拟南芥、种苗（种子萌发幼苗）到水稻、小麦等中型作物及玉米等大型作物（可高达300cm）的光合作用效率、胁迫与抗胁迫等生理性状表型高通量分析与筛选。

Ø  3D激光扫描成像测量：可对植株进行 3D建模；并自动获得叶面积、植株总叶面积、叶片投影面积、植株叶片投影总面积、叶面积指数、植株总叶面积指数、叶片紧实度、植株紧实度、株高、数字生物量、茎秆高度、茎秆长度、分枝数量等形态学参数。并可将叶绿素荧光成像、高光谱成像、红外热成像等在激光3D模型上进行投射，生成叶绿素荧光、高光谱、温度3D图像，实现真正的3D表型成像分析。

Ø  RGB 3D成像：对植株进行形态结构分析测量和颜色分割测量并计算相应参数指数等。独有的叶片生长追踪分析技术（leaf tracking protocol）和RGB“面具”功能，可为其它叶绿素荧光成像、高光谱成像、热成像等设置精准的ROI或者定义边界。

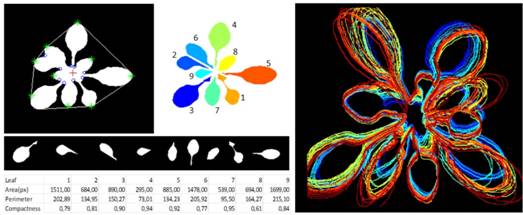

运行leaf tracking protocol叶片追踪分析功能、叶片分割分析功能、颜色分析

Ø  可选配VNIR高光谱（光谱范围350-900nm或400-950nm）或SWIR高光谱（900-1700nm或1000-2350nm）成像分析单元，在线分析归一化指数NDVI、简单比值指数SR、改进的叶绿素吸收反射指数MCARI、改进的叶绿素吸收反射指数1MCARI1、最优化土壤调整植被指数OSAVI、绿度指数G、转换类胡罗卜素指数TCARI、三角植被指数TVI、ZMI指数、简单比值色素指数SRPI、归一化脱镁作用指数NPQI、光化学植被反射指数PRI、归一化叶绿素指数NPCI、Carter指数、Lichtenthaler指数、SIPI指数、Gitelson－Merzlyak指数、花青素反射指数等

Ø  可选配标配版红外热成像（分辨率640x480像素，灵敏度0.03摄氏度）或高分辨率高灵敏度红外热成像分析单元（分辨率1024x768像素，灵敏度0.02摄氏度）

Ø  可选配3D NIR红外热成像单元，以研究分析植物水分分布情况，波段范围900-1700nm，分辨率638x500像素

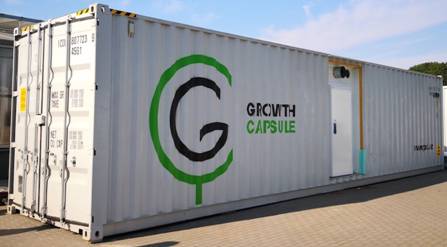

Ø  可选配可移动（集装箱式）生长舱/气候舱（Growth Capsule）。该生长舱/气候舱采用集装箱式设计，可方便移动运输,由一个独立的单元或两个单元组成其主要技术特点：

1)   每个单元可独立调节环境条件，温度、湿度、光照及CO2调控并在线监测显示在触摸屏上

2)   光照调控采用智能多通道LED光源，可选配冷白光、RGB三色光源、近红外等多色光源，不同波段光源可按不同比例搭配组成不同光质条件，可模拟昼夜节律、有云天气等，具备day/night、dawn/dusk、cloudy/sky等protocols

3)   温度控制范围：-5～40摄氏度或10～40摄氏度（不受光照影响）

4)   湿度控制范围：40%～80%

5)   大小（双座）：12.2m(L) x 2.45m(W) x 2.9m(H)

6)   可遥控、远程数据下载

7)   应用于植物培养监测：可选配叶绿素荧光、植物生理生态、光合作用监测

8)   应用于植物表型分析：可选配XYZ三维扫描式PlantScreen植物表型成像分析系统
