MicroLog土壤水分监测仪由数据采集器、土壤水分传感器、数据下载浏览分析软件组成，可长期置于野外自动监测土壤水分。

实时、连续、原位监测土壤水分、温度、水势的变化，是土壤水动力学的基础研究设备。广泛应用于农田蒸散、作物耗水、森林水文、湿地水文、草原生态、水土流失、环境污染、水循环研究等领域。



系统特点

 ●轻便实用、即插即用、高性价比

 ●有模拟通道、频率和SDI-12通道可选

 ●三通道，可同时监测3个位置的土壤水分状况，或监测土壤剖面3个深度的土壤水分状况

 ●可选配土壤水势传感器、土壤水分传感器、土壤温度传感器、土壤水势、土壤热通量传感器、辐射、降雨等传感器

 ●数采内置锂电池，无需外置电源

 ●智能传感器，TDR技术，为目前测量精度和稳定性最高的土壤水分传感器，适于各种土壤类型包括高盐度高电导土壤；

 ●可测量监测土壤水分、土壤温度及电导或相对价电常数（依据不同型号传感器而定）

 ●红外数据线下载数据，确保仪器防水性能

 ●可与Minikin雨量桶及温湿度太阳辐射三参数监测单元组合，组成全方位网络监测或微环境监测







技术指标

MicroLog数据采集器：

l 小型可靠数据采集器

l 三个模拟通道或者三个输入端的SDI-12数采

l 输出：3x 0-24mV 3V激励或3xSDI-12端口

l 精确度为0.03%

l 测量间隔：3s至4hr或1min至4hr

l 数据平均：3s至4hr或1min至4hr

l 内置精密时钟，数据带时间戳

l 存储容量：100000个测量纪录

l 电池寿命：PLC工控设备专用锂电池，10个月到5年（具体依据传感器和采集间隔而定）

l 防水等级：IP65

l 操作温度-20℃至 +60℃

l 专业数据下载分析软件，可用于数据下载、数据浏览及数据统计分析（如相关分析等）



传感器选配

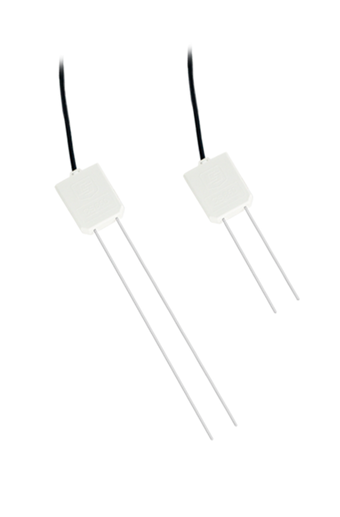

Campbell 650/655土壤水分传感器：

l 测量范围：1-100%体积含水量

l 测量精度：±1%（特殊的土壤校准）,±3%（厂家默认校准）电导率≤3ds/m

l 土壤温度测量范围：-50-70℃ ，精度±0.1℃（0-40℃埋于土里时）±0.5℃（所有量程）

l 土壤电导测量范围：1-3dS/m ，精度±（度数的5%+0.05ds/m）

l 测量体积：7800ml 探针长度30cm

l 接口类型：SDI-12 或RS232

l 供电：6V-18V，45mA@12V，80mA@6V，待机时135μA@12V



Campbell 616 土壤水分传感器：

l 测量范围：0-50%体积含水量

l 水分含量精度：±2.5%（普通土壤电导率≤0.5ds/m）

l 分别率：0.1% VWC

l 探针长度：30cm

l 接口类型：±0.7方波

l 供电：5V-18V，45mA@12V

※适用于 MicroLog V3型数据采集器



Truebner SMT 100 土壤水分传感器

l 测量范围：0-60%体积含水量（MAX 100%，分辨率：0.1%或更高

l 测量精度：0-50%体积含水率出厂默认精度为±3%，特殊校准精度±1%

l 土壤温度测量范围： -40℃到80℃（模拟输出为-40到60℃），精度±0.2℃，最大为满量程的±0.4℃，分辨率0.01℃

l 土壤电介常数范围：1-80，分辨率：0.01

l 接口类型：RS485、模拟电压（0-10V@12-24V）及SDI-12

l 供电：4-24V DC，电流：40mA

l 尺寸：18.2cmX3cmX1.2cm

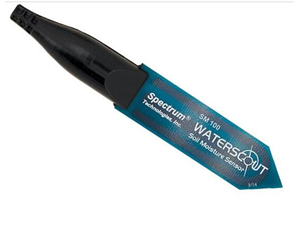

WaterScout SM 100 土壤水分传感器

l 测量范围：0到饱和含水量

l 供电：3-5V @6-10mA

l 输出：电压模拟信号，3V激励电压

l 分别率：0.1% VWC

l 精度：3%VWC @ EC＜8mS/cm



TEROS 21土壤水势传感器

l 测量范围：-0.01到-100MPa

l 接口类型：SDI-12或RS232（TTL）with 3.6V

l 分辨率：0.1kPa

l 精确度：±（读数的10%+2kPa）在-100到-5kPa

l 温度范围：-40到60℃

l 分辨率：0.1℃

l 精确度：±1℃

l 传感器直径：3.2cm

l 尺寸大小：9.6cm x 3.5cm x 1.5cm

l 工作环境：-40到60℃

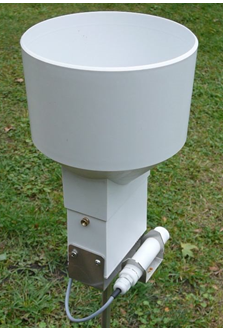

Pronamic Pro 雨量筒

l 工作方式：翻斗式

l 面积：200cm²

l 分辨率：0.2mm/tip

l 测量方式：事件触发

l 耗电：0.02mA(空闲)，30mA（翻斗）





NR Lite2净辐射传感器

l 灵敏度：10 µV/W/m² (常规)

l 工作温度：-40到80℃

l 光谱范围（50% point）：200nm到100μm

l 视窗范围：上下180°

l 响应时间：<60s

l 非线性(全量程)：<1%

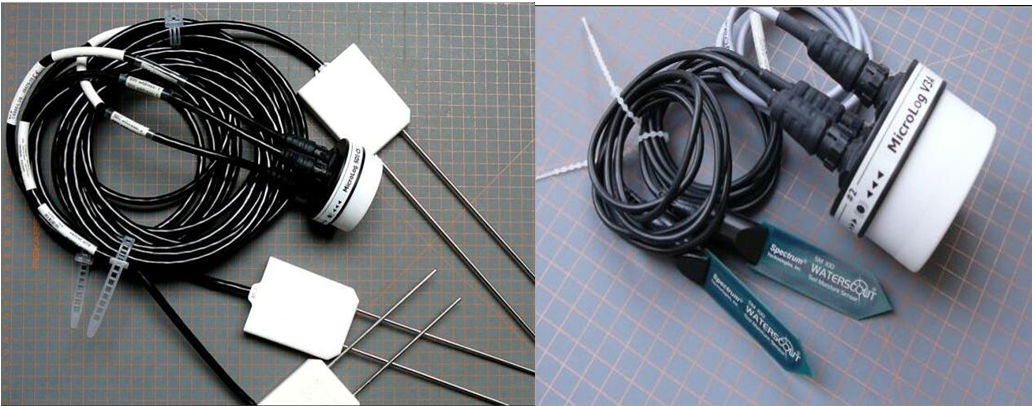

仪器图示：



仪器产地：捷克
