用途：

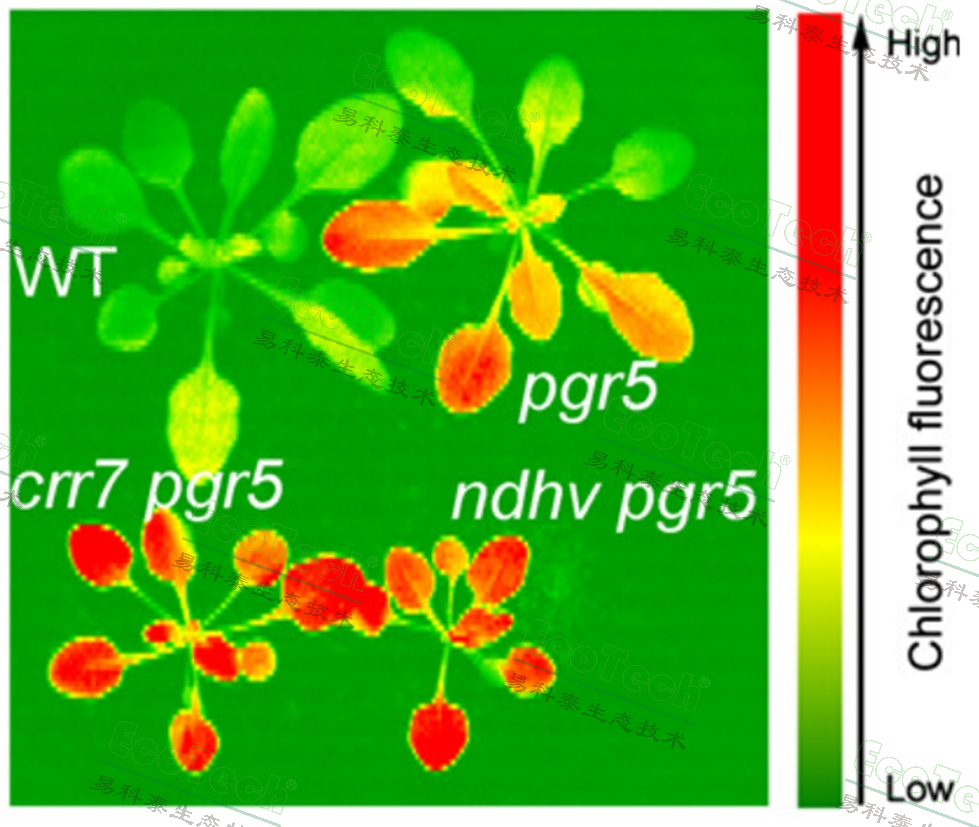

FluorTron调制叶绿素荧光成像仪能够在完全相同的条件下同时对大量样品进行成像，研究病斑部位（包括肉眼不可见时）成像以及病斑扩散的时空动力学，肉眼不可见生物/非生物胁迫损伤的早期检测，出苗后大规模快速筛选高光合/抗旱/抗热/抗冻/抗病/抗重金属/抗除草剂等植株，以及快速筛选模式植物的光合突变株、抗逆突变株、耐高光突变株、产氢微藻突变株等。

应用领域：

• 植物——微生物交互作用研究
• 植物——原生动物交互作用研究
• 植物光合特性和代谢紊乱筛选
• 生物和非生物胁迫的检测
• 植物抗胁迫能力或者易感性研究
• 气孔非均一性研究
• 代谢混乱研究
• 长势与产量评估

功能特点:

• 操作简便，测量样品高度可调，集成了专用遮光保护罩，方便被测植物的暗适应处理、操作等
• 带有Kautsky诱导效应、荧光淬灭分析等各种通用实验程序（protocols），测量分析参数达50多个

典型样品：

• 叶片，茎，种子，根，整株小植物
• 愈伤组织，培养皿中的小苗
• 果实和花朵
• 蓝细菌，绿藻，细菌

技术参数：

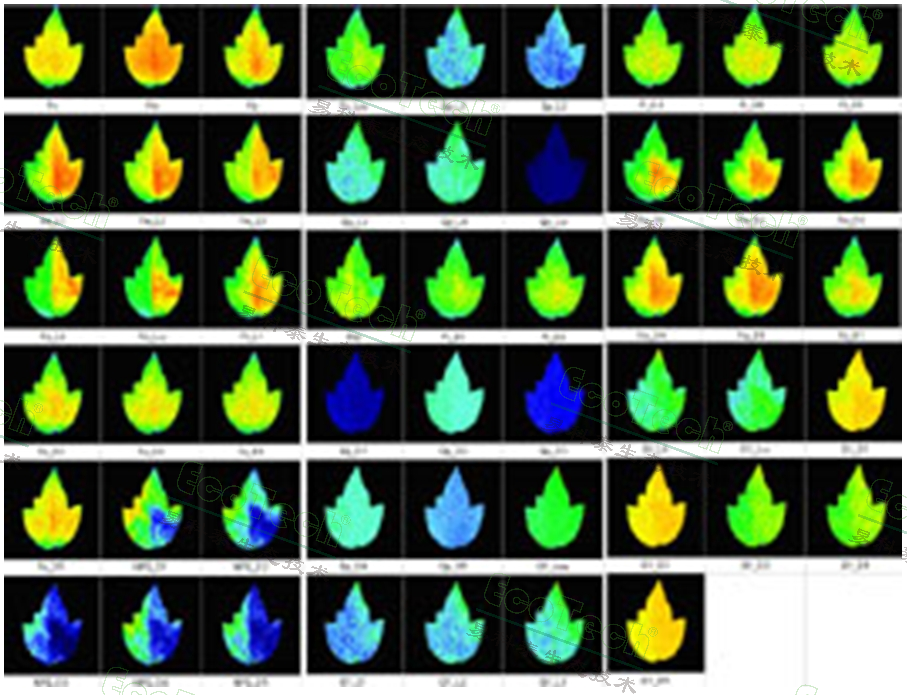

• 测量参数：仪器软件能实时显示Fo, Fm，Fv，Fp, Fo_Dn, Fo_Ln, Fm_Dn, Fm_Ln，Fv_Dn, Fv_Ln，Ft_Dn, Ft_Ln, QY_Dn, QY_Ln，QY_Lss（即Y（II）），QYmax（即Fv/Fm），Y(NPQ)、Y(NO)、NPQ_Dn, NPQ_Ln, NPQ_Lss，qP_Dn, qP_Ln, qP_Lss，qN_Dn, qN_Ln, qN_Lss，qL_Dn, qL_Ln, qL_Lss，Rfd_Ln，Rfd_Lss，ETR等50种以上荧光参数，每项参数均由软件自动测量并显示，无需用户自行计算。每个参数均可显示2维荧光彩色图像。

• 具备完备的自动测量程序（protocol），可自由对自动测量程序进行编辑
  1. Fv/Fm：测量参数包括Fo，Fm，Fv，QY等
  2. Kautsky诱导效应：Fo，Fp，Fv，Ft_Lss，QY，Rfd等荧光参数
  3. 荧光淬灭分析：Fo，Fm，Fp，Fs，Fv，QY，NPQ，Rfd，qL等50多个参数
  4. 光响应曲线LC：Fo，Fm，QY，QY_Ln，ETR等荧光参数
• 高分辨率TOMI-2 CCD传感器

1. 逐行扫描CCD
2. 最高图像分辨率：1360×1024像素
3. 时间分辨率：在最高图像分辨率下可达每秒20帧，利用binning和自由编程技术可提高时间分辨率至每秒30帧以上
4. A/D 转换分辨率：16位（65536灰度色阶）
5. 像元尺寸：45µm×6.45µm
6. 运行模式：1）动态视频模式，用于叶绿素荧光参数测量；2）快照模式，用于GFP等荧光蛋白和荧光染料测量
7. 通讯模式：千兆以太网
8. f=6-48 mm可调焦，带选择性锁相放大器

• 机身铝合金外壳，外置最高220V/1024 Wh专业电源，RISC处理器，主机内包含数码CCD、LED光源、电脑和充电器等的接口。可配备不同探头，包括大型成像探头 （内置主机中）、RGB成像探头、小型荧光测量探头（OJIP模块）等

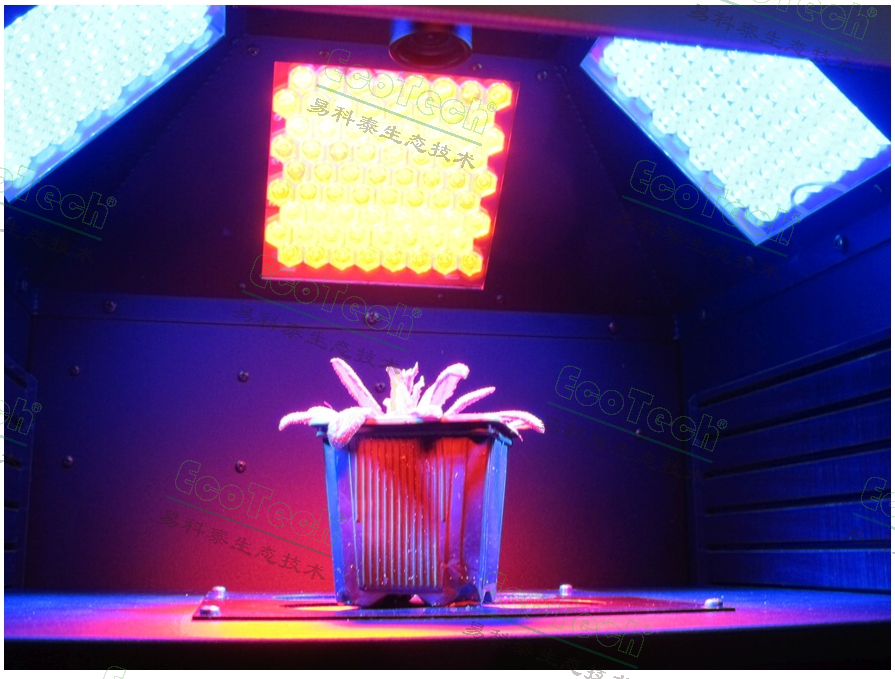

• 调制测量光源：72个红色LED，620 nm，0.4-4μmolm-²s-²PAR可调，用于激发测量暗适应状态荧光；72个蓝色LED，450nm，用于激发测量光适应状态荧光
• 最大光化光强度3000μmolm-²s-²PAR，长时饱和脉冲强度6000μmolm-²s-²PAR，瞬时饱和脉冲强度120000 μmolm-²s-²PAR
• 专用吸光系数测量光源板：内置红光（650 nm）和近红外（745 nm）LED，通过Teflon漫散射滤光板实现均匀光照，用于测量样品PAR吸光系数
• 光强异质性：测量区域光强异质性小于±3％
• 成像面积：工作距离18.5cm，成像面积 ≥10×13 cm；工作距离22.5cm，成像面积≥11×15cm；工作距离50cm，成像面积≥40×50cm；
• 软件具备PAR光强列表自动测量程序，也可以人工编程。
• QA再氧化动力学成像分析：可进行STF荧光动力学分析测量，单周转光闪（STF）光强达120000 µmol(photons)/m².s in 100µs.
• OJIP快速荧光动力学模块：时间分辨率达1µs，可测定分析OJIP曲线与二十几项相关参数包括：Fo、Fj、Fi、P或Fm、Vj、Vi、Mo、Area 、Fix Area、Sm 、Ss 、N（QA还原周转数量）、Phi­­­_Po 、Psi_o 、Phi_Eo、Phi_Do、Phi_pav、ABS/RC（单位反应中心的吸收光量子通量）、TRo/RC（单位反应中心初始捕获光量子通量）、ETo/RC（单位反应中心初始电子传递光量子通量）、DIo/RC（单位反应中心能量散失）、ABS/CS（单位样品截面的吸收光量子通量）、TRo/CSo、RC/CSx（反应中心密度）、PIABS（基于吸收光量子通量的“性能”指数或称生存指数）、PIcs（基于截面的“性能”指数或称生存指数）

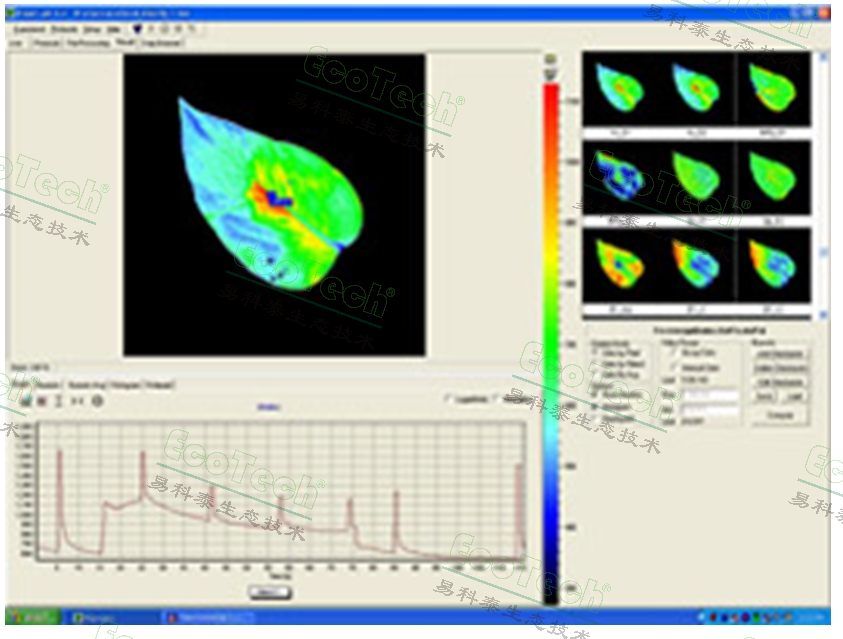

• FluorCam叶绿素荧光成像分析软件功能：具Live（实况测试）、Protocols（实验程序选择定制）、Pre–processing（成像预处理）、Result（成像分析结果）等功能菜单
• 客户定制实验程序协议（protocols）：可设定时间（如测量光持续时间、光化学光持续时间、测量时间等）、光强（如不同光质光化学光强度、饱和光闪强度、调制测量光等），具备专用实验程序语言和脚本，用户也可利用Protocol菜单中的向导程序模版自由创建新的实验程序
• 快照（snapshot）模式：通过快照成像模式，可以自由调节光强、快门时间及灵敏度得到清晰突出的植物样本稳态荧光和瞬时荧光图片
• 成像预处理：程序软件可自动识别多个植物样品或多个区域，也可手动选择区域（Region of interest，ROI）。手动选区的形状可以是方形、圆形、任意多边形或扇形。软件可自动测量分析每个样品和选定区域的荧光动力学曲线及相应参数，样品或区域数量不受限制（>1000）
• 数据分析模式：具备“信号计算再平均”模式（算数平均值）和“信号平均再计算”模式，在高信噪比的情况下选用“信号计算再平均”模式，在低信噪比的情况下选择“信号平均再计算”模式以过滤掉噪音带来的误差
• 输出结果：高时间解析度荧光动态图、荧光动态变化视频、荧光参数Excel文件、直方图、不同参数成像图、不同ROI的荧光参数列表等

• CCD检测器带宽：400–1000nm

• 给光制度：静态或动态
• Bios：固件可升级
• 通讯方式：千兆以太网
• 重量： 40 kg
• 电源输入： 1100 W
• 供电电压：90–240 V
