欧洲知名植物表型分析技术公司PSI与荷兰植物生态表型中心（NPEC）合作，隆重推出PlantScreen全自动高通量琼脂培养植物表型成像分析平台。

    PlantScreen全自动高通量琼脂培养植物表型成像分析平台是一套新型高通量、自动化的植物表型成像系统。植物样品种植于专门设计的方形琼脂培养皿中。该平台是一个开创性的解决方案，重新定义了植物表型的研究方法。

    全自动高通量琼脂培养植物表型成像分析平台为全自动机器人操作，包括倾倒琼脂、播种、层积催芽、接种、成像分析全自动运行。可容纳2160个特制培养皿的全自动全流程（倾倒琼脂、播种、培养、成像分析）高通量表型分析。该平台由具备GMO（转基因生物）控制区的环控室（可选配）、操作台、培养柜（包括层积催芽柜）、机器人及成像工作站等组成，可进行根系形态成像分析、GFP等荧光蛋白成像分析、叶绿素荧光成像分析、多光谱成像分析、高光谱成像（透射光）分析及香豆素荧光高光谱成像分析等。

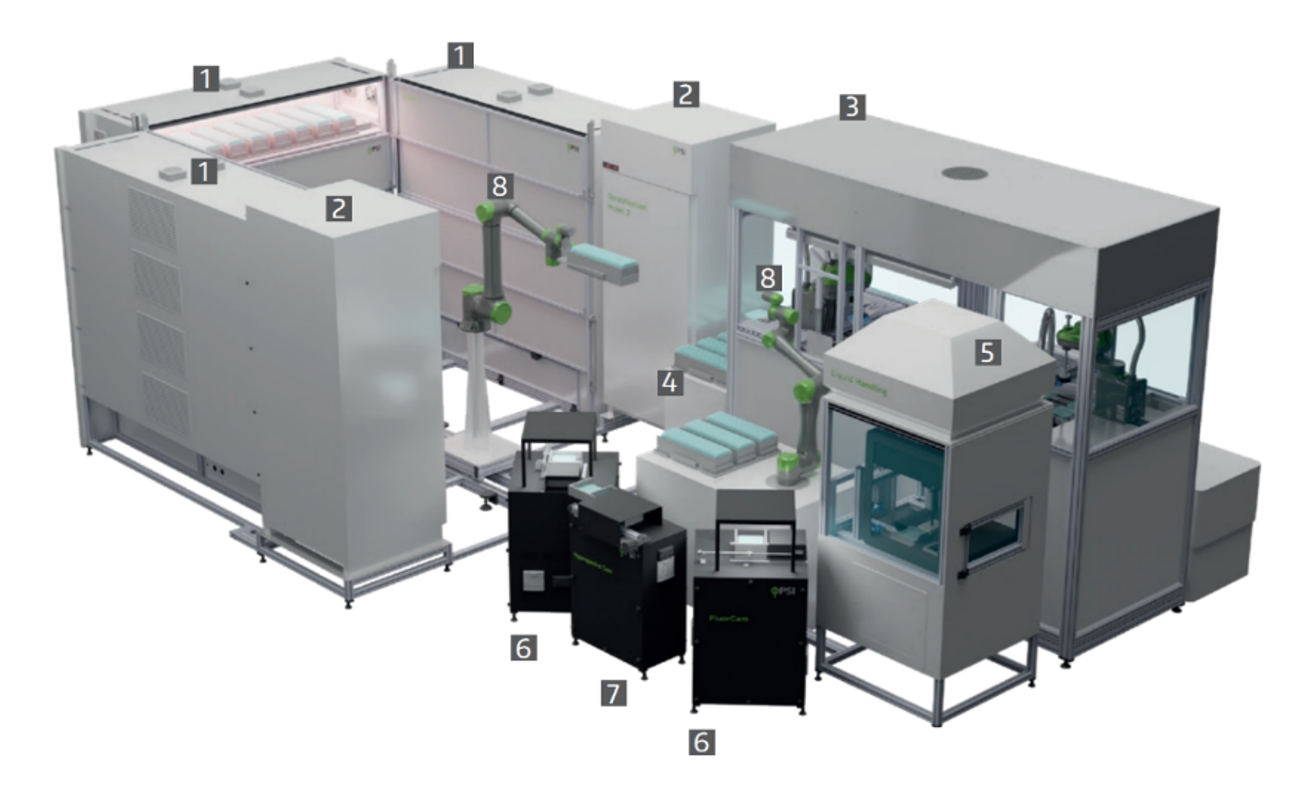

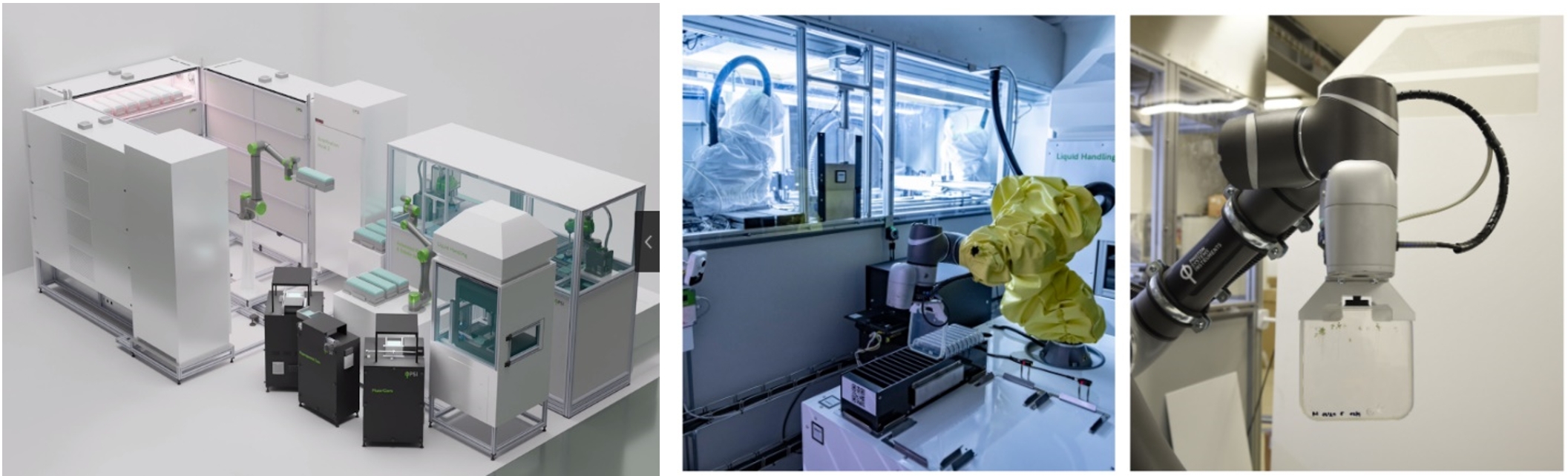

系统组成：

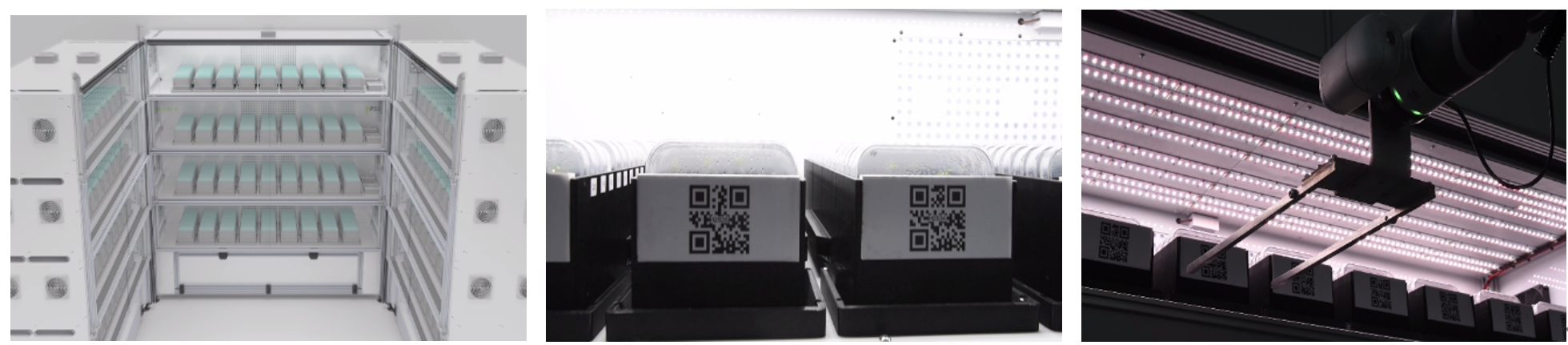

1. 植物（琼脂）培养柜
2. 层积催芽柜
3. 培养皿操作台
4. 用户缓冲区
5. 液体操作台
6. 叶绿素荧光与多光谱荧光成像工作站
7. VNIR高光谱成像工作站
8. 机器人

主要模块功能：

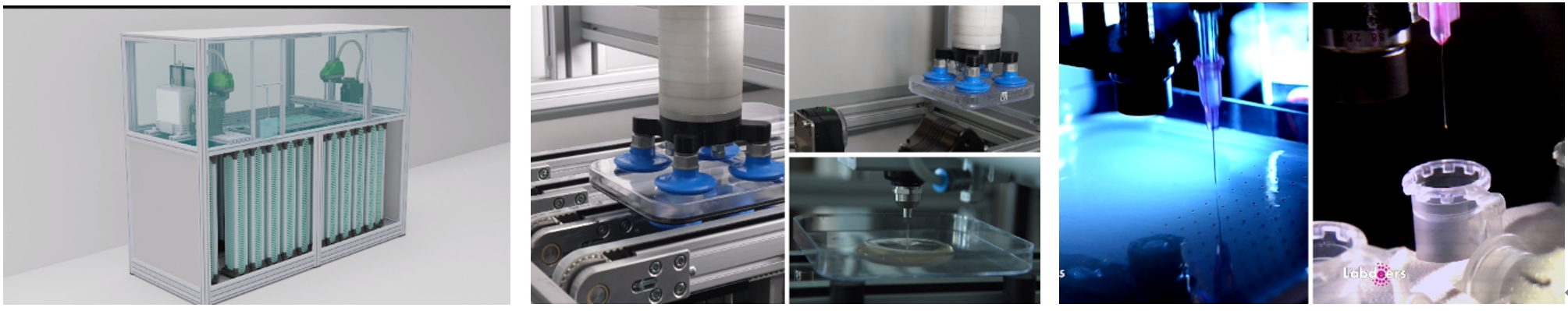

• 培养皿操作台：准备培养介质、自动浇注培养皿、机器人自动播种

• 层积催芽柜：精确控温5℃、暗培养、容量2×360培养皿

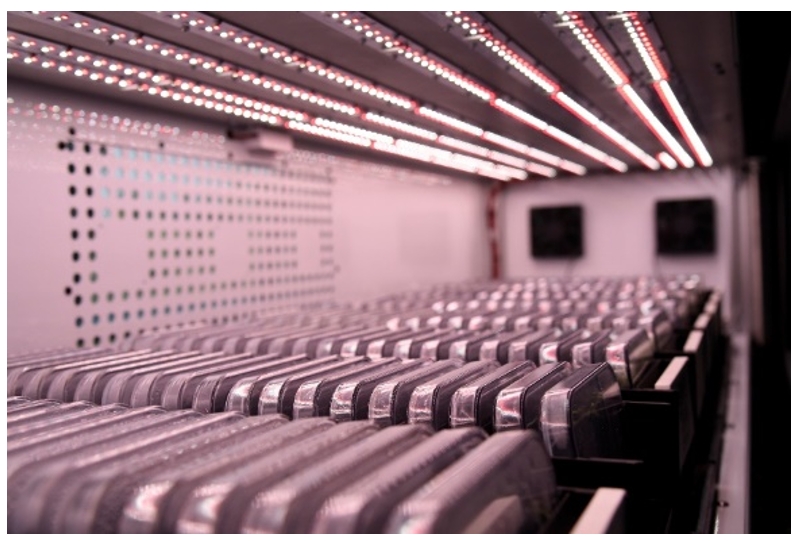

• 植物（琼脂）培养柜：多通道LED培养光源（白光/红光/远红光）、最大光强400µmol/m².s、可调控红光/远红光比例模拟光调控条件

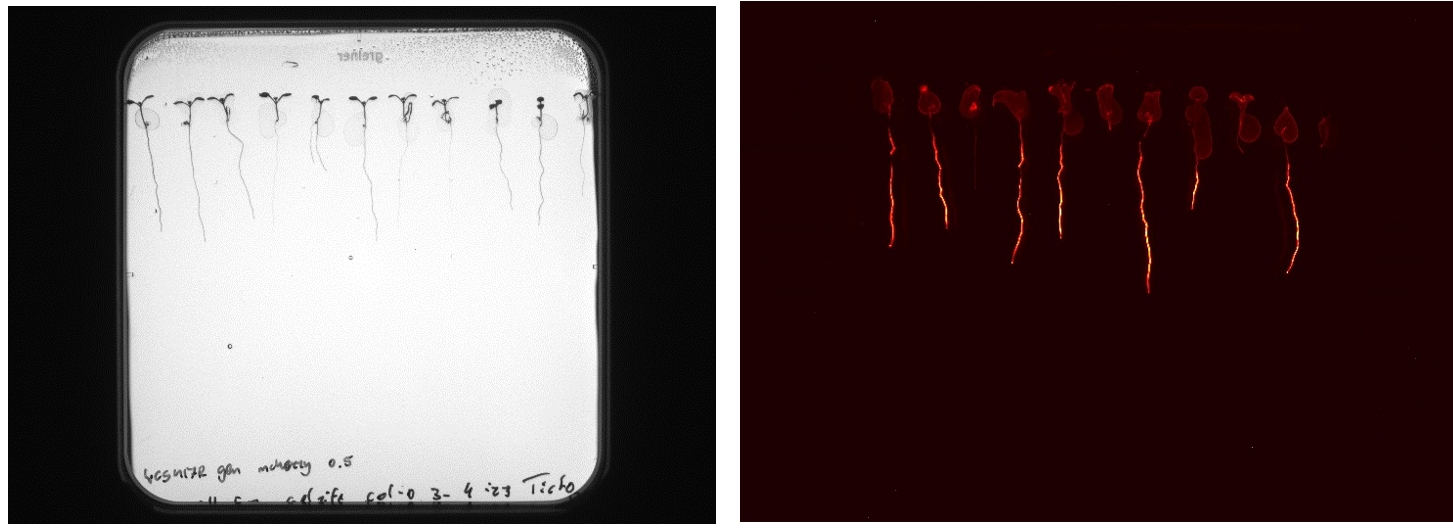

• 表型成像工作站：根系形态、叶绿素荧光（光合表型）、荧光蛋白、多光谱荧光（次生代谢）、高光谱等表型成像分析

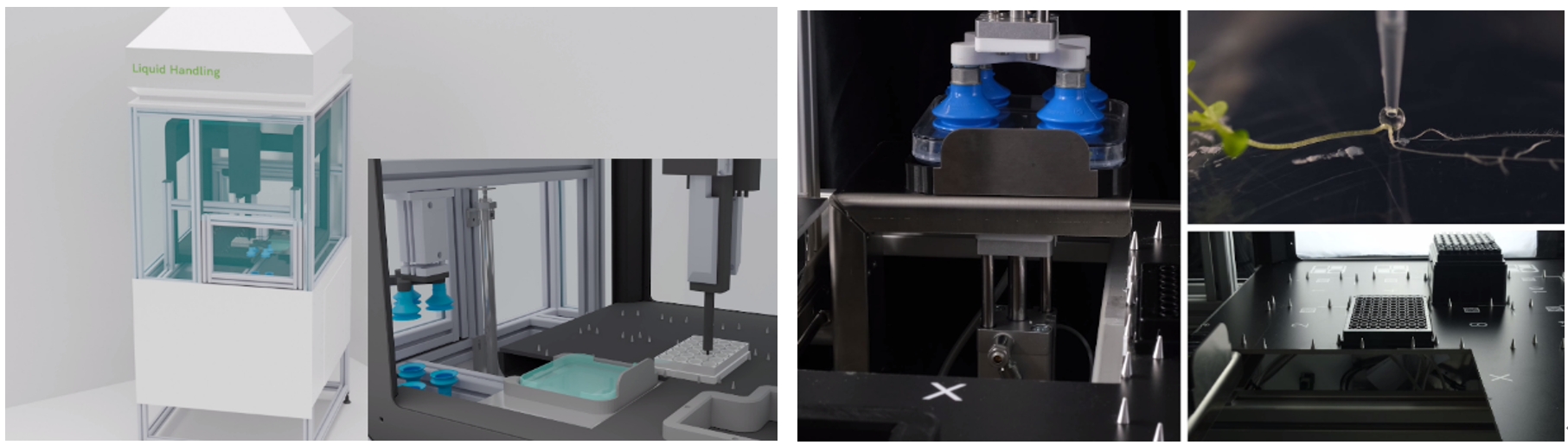

• 液体操作台：自动化液体操作、生物安全柜、机器人自动细菌接种

• 机器人：高精度SCARA机器人，完成培养皿在各功能模块间的全部自动化转运作业

技术指标：

• 植物（琼脂）培养柜布局：共3个培养柜，4培养架/柜，9培养盒/架，20培养皿/盒
• 系统通量：2160专用培养皿
• 样品托盘类型：专用培养皿，129×129×16.5mm
• 培养光源：每层培养架上均配备光源，每个培养架和LED通道均可独立调控
• 光质：配备冷白光、红光和远红光，红光/远红光比例调控范围：5-0.82
• 光强：距离光源30cm处最大光强400µmol/m².s
• 层积催芽柜：精确控温5℃、暗培养、容量2×360培养皿
• 培养皿操作台容量：1500培养皿
• 无菌处理：HEPA高效空气过滤，UV-C紫外杀菌

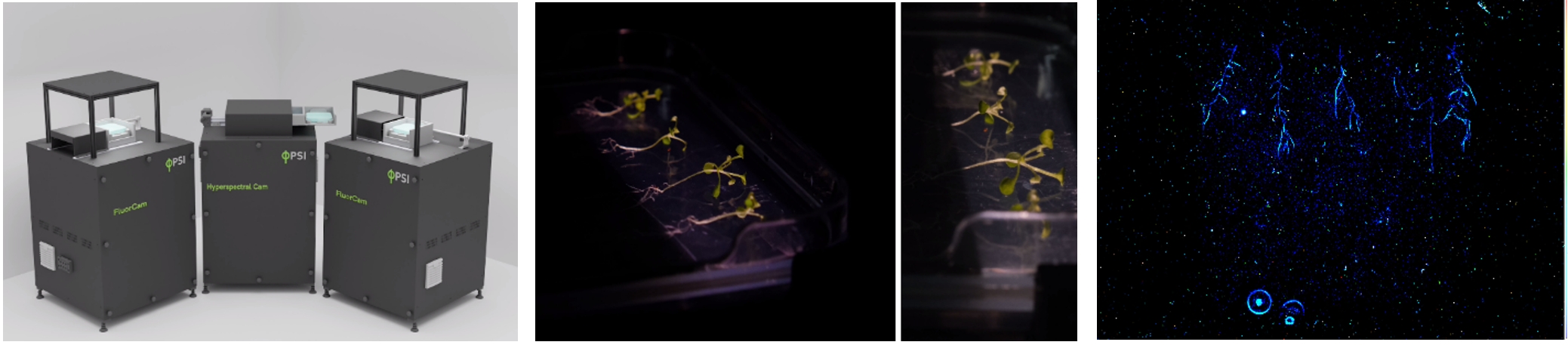

• 成像站：2台叶绿素荧光与多光谱荧光成像站、形态成像站、VNIR高光谱成像站

• 成像传感器：

 ●传感器类型：CMOS
●分辨率：4112×3006，36MP；binning模式2056×1503，3.09MP
●位深度：12bit
●传感器尺寸：1”
●快门：全域快门
●自由运行模式最大fps：2
●像素尺寸：45µm；binning模式6.9µm
●通讯接口：GigE千兆以太网

• 叶绿素荧光测量光源：620nm红橙光、5700K冷白光、735nm远红光
• 多光谱荧光与荧光蛋白测量光源：365nm紫外光，445nm品蓝光，470nm蓝光，505nm青光，530nm绿光，590nm琥珀色光
• 形态测量光源：5700K冷白光
• 叶绿素荧光成像参数：Fo, Fo’, Fs, Fm, Fm’, Fp, FtDn, FtLn, Fv, Fv'/ Fm', Fv/ Fm, Fv', Ft, NPQ_Dn, NPQ_Ln, Qp_Dn, Qp_Ln, qN, qL, QY, QY_Ln, Rfd, ETR等50多个叶绿素荧光参数

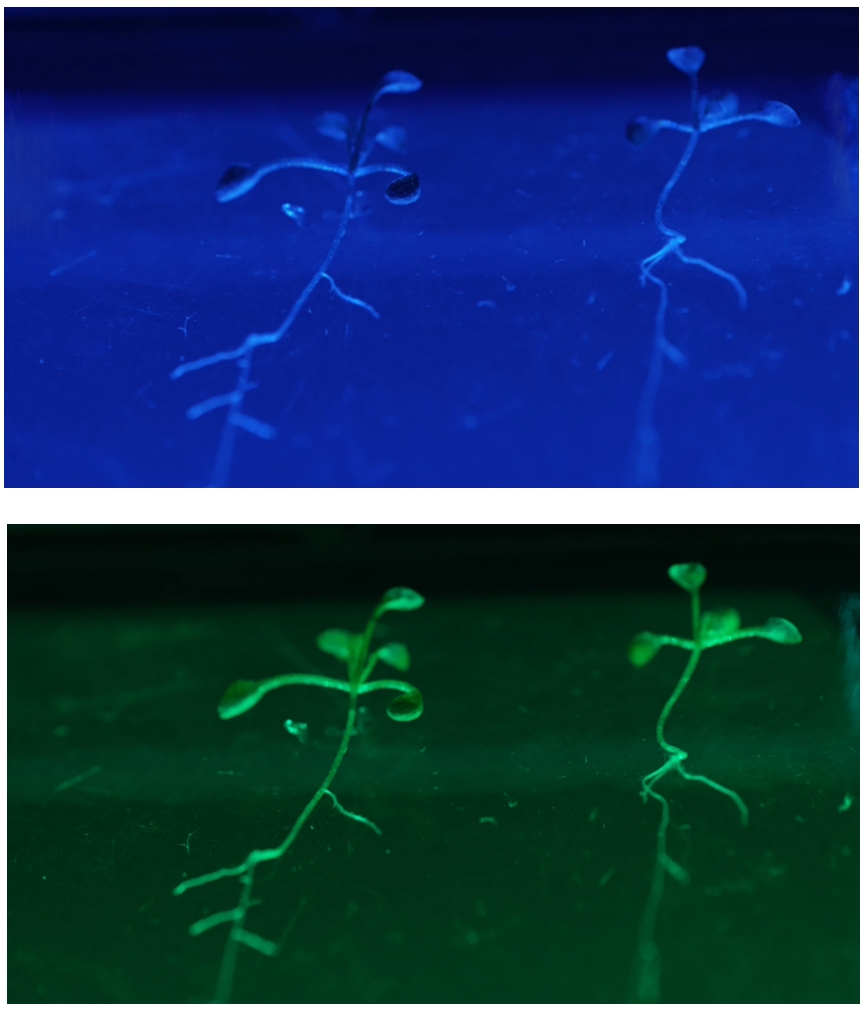

• 荧光蛋白成像：GFP、YFP、RFP、BFP等
• 滤波器：F469、F483、F513、F565、F586、F593、F520、F635、glass等（选配）
• VNIR高光谱成像
• 光谱范围：350-900nm
• 谱带尺寸：520nm
• 入射狭缝宽度：50μm
• 像素色散：28nm/pixel
• 波长分辨率：2nm FWHM
• 光谱分辨率：480 pixels
• 空间分辨率：500 pixels
• 帧频：45fps
• 传感器类型：CMOS
• 图像分辨率：1920×1000
• 位深度：12bit
• 像素尺寸：86µm
• 动态范围：67dB
• 光源：反射模式：白光；荧光模式：紫外光
• 控制与数据接口：GigE千兆以太网

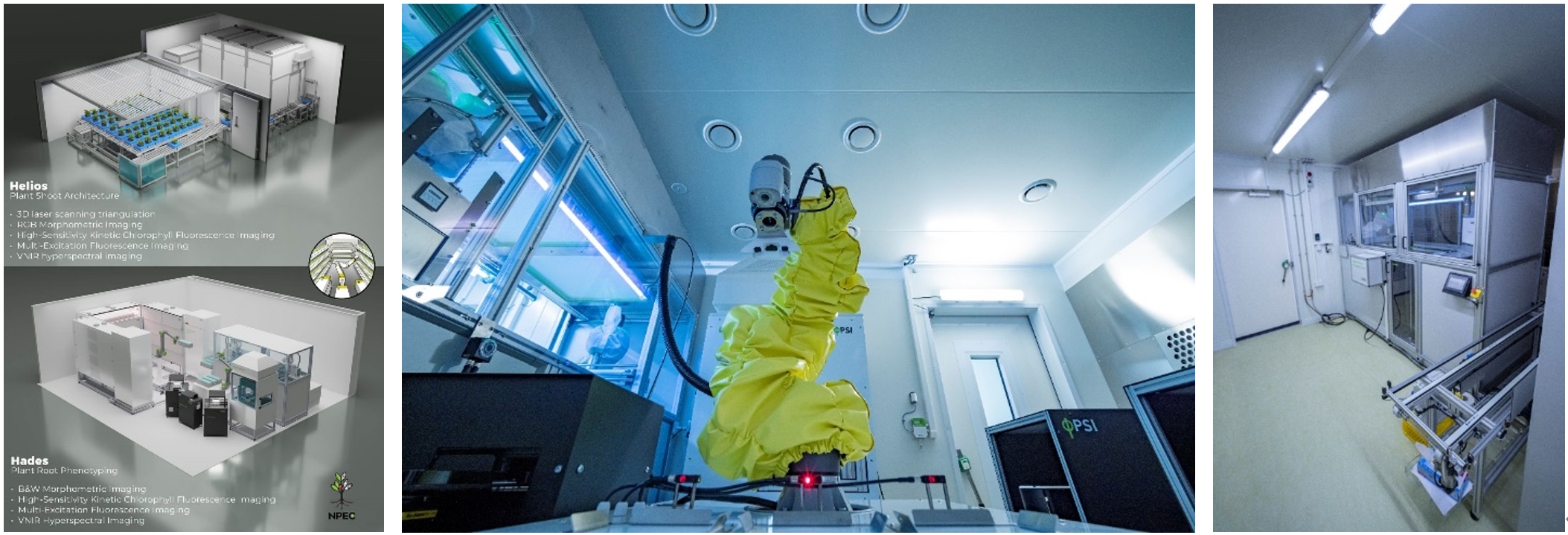

安装实例：

    荷兰植物生态表型中心NPEC已与PSI公司合作建设了多套PlantScreen植物表型成像系统，应用于拟南芥、烟草、番茄、藜麦等植物的表型研究。PlantScreen全自动高通量琼脂培养植物表型成像分析平台是他们的最新合作成果，于2023年刚刚建设完成。

产地：欧洲
