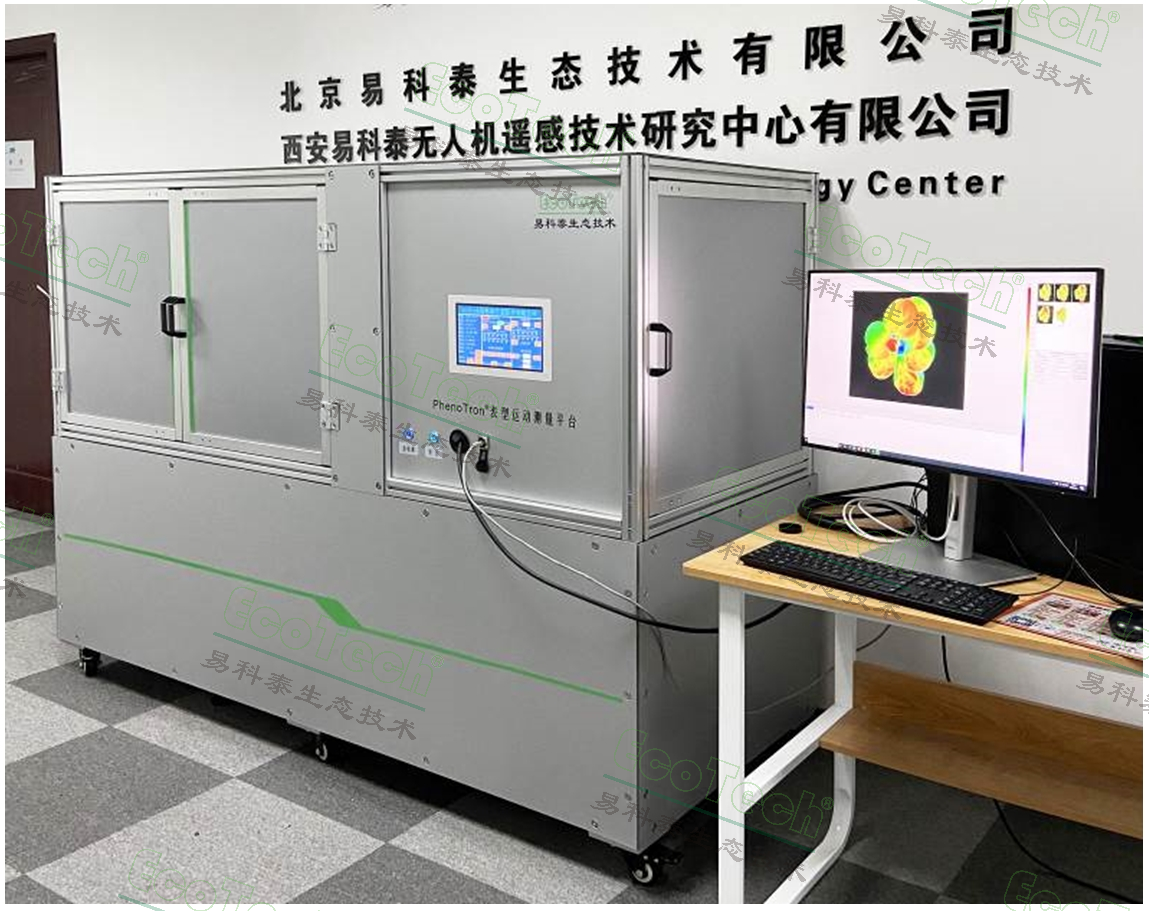

PhenoTron^® PTS植物多光谱成像检测平台，采用PTS（Plant-To-Sensor）植物自动传送技术，集成高光谱成像技术及叶绿素荧光成像、多光谱荧光成像技术， RGB成像及红外热成像，样品依次自动传送至相应成像工作站，采集多传感器表型成像大数据，实现一站式、高通量、无损伤反射光成像、叶绿素荧光成像、多光谱荧光成像及红外热辐射成像分析等。

主要应用于：

• 作物表型成像分析
• 种质资源检测
• 遗传育种
• 抗性筛选
• 植物生理生态研究
• 藻类表型研究
• 光生物学研究
• 果实蔬菜品质检测

主要特点：

• PTS（Plant-to-Sensor）技术平台，SpectraScan^©高精度专利移动扫描平台，样品可放置在精准位移平台上自动运送至成像单元进行一站式成像分析
• 多传感器成像，标配包括VNIR高光谱成像、FluorCam叶绿素荧光成像、多光谱荧光成像，可选配900-1700nm高光谱成像、红外热成像、Thermo-RGB^©成像或高倍放大RGB成像（具备显微成像功能）

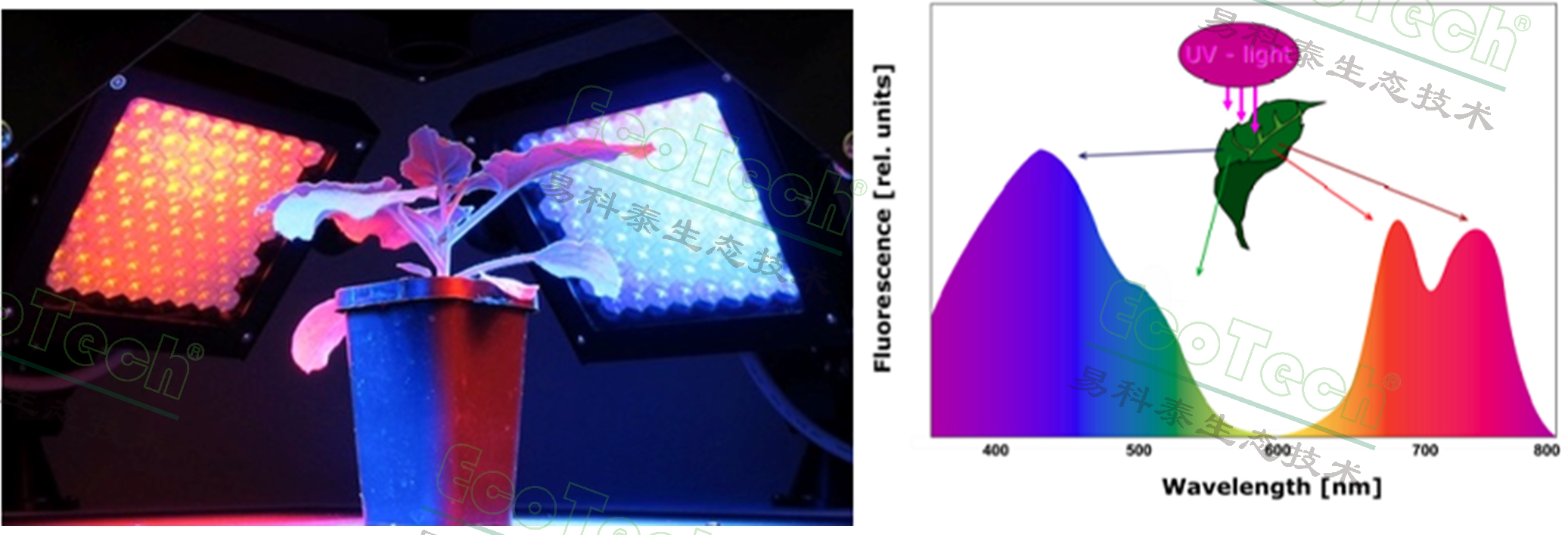

• 多激发光，调制多光谱光源板，7位滤波轮等，可实现植物及藻类不同光源培养光生物学研究、光合生理研究
• 可选配叶绿素荧光高光谱成像分析、UV-MCF高光谱活体荧光成像分析
• 可对培养植株、叶片、果实、种子萌发与种苗、根系及藻类等进行表型性状成像检测分析
• 组合命令+位置记忆：可一键保存、读取、删除当前位置，自动移动精准定位，精度优于1mm，适用于周期性重复移动扫描，可设置10条protocols命令，实现系统自动运行
• 主机箱：全中文操作系统，PC端GUI软件界面，可实现远程操控，内置10寸触控屏，全波段对称成像光源，0-100%线性调控，角度、高度可调，集开关控制、平台控制、杂散光隔离于一体，确保光场均一、稳定的最佳测量环境
• 系统有效行程：Z轴高度400mm，有效扫描面积大于1200×300mm

主要技术指标：

1、光谱成像平台主机

1.1、一站式数据采集功能，兼容多种相机，双轨式同步升降控制、高精度移动扫描平台(精度可达1mm)。

1.2、组合命令：系统内可设置10条以上protocols命令，实现系统高精度自动运行

1.2、多功能软件及控制系统：全中文操作系统，PC端GUI软件界面，可实现远程操控，内置10寸触控屏，全波段对称成像光源，集开关控制、平台控制、杂散光隔离于一体，确保光场均一、稳定的最佳测量环境。

1.3、成像高度和有效扫描尺寸：可定制

1.4、全太阳光谱双光源，及定制化光场均一高强度LED光源板均匀分布于传送带两侧

2、VISIR高光谱成像站：

2.1、相机类型及分辨率：VNIR 400-1000nm，FWHM：≤5.5nm

2.2、MROI多光谱波段自由选择功能 ：波长覆盖范围内可自由选择波段

2.3、光圈大小：1.7，光谱波段：440nm

2.4、空间像素：1024像素，信噪比（峰值）：≥600:1

3、叶绿素荧光成像站

3.1、可测量多于50个叶绿素荧光自动测量分析参数，包括：：Fo, Fo’, Fs, Fm, Fm’, Fp, FtDn, FtLn, Fv, NPQ_Dn, NPQ_Ln, Qp_Dn, Qp_Ln, qN, QY, QY_Ln, Rfd等60多个叶绿素荧光参数和稳态荧光，自动形成叶绿素荧光参数图。

3.2、双色光源（2红橙光＋2蓝光），共4块LED光源板，光源板面积13×13cm， LED光源数量可达144颗 ，光化学光最大2000µmol.m-2. s-1可调，饱和脉冲3900µm ol.m-2. s-1。

3.3、可自动运行Fv/Fm、Kautsky诱导效应、荧光淬灭分析、光响应曲线等protocols

4、多光谱荧光成像站

4.1、高分辨率CCD镜头1360x1024像素，可像素叠加（binning）

4.2、具备7位滤波轮及滤波器，可成像测量多光谱荧光F440、F520、F690、F740及GFP绿色荧光蛋白 (另外其他蛋白可定制)

4.3、具备Live、Protocol、Pre-processing、Result等菜单。

5、红外热成像

5.1、测量温度范围：-25℃－150℃，最高1500℃

5.2、分辨率： 640x512像素

5.3、传感器：非制冷红外焦平面感应器，出厂经过多点黑体校准

5.4、3D温度显示：可通过系统自带软件进行3D分析，显示地表温度变化情况

5.5、支持CSV、非辐射JPEG、辐射JPEG、辐射视频、AVI、MP4等格式输出

5.6、软件具备调色板、差值技术、温度范围设置、等温线模式、选区分析（点、线、多边形等）、温度扫描（显示所选线的温度分布曲线等）、剖面温度、时间图等；可显示图片信息；

6 软件及功能指标：

6.1、具备ROI分析，支持多种可视化显示功能；

6.2、内置多种VI模型参数，包括VOG1、VOG2、VOG3、WBI、ZMI、LAIDI、NDADI、NDADI1、NDNI、NDII、ARI1、ARI2、ARVI、CAI、CCCI、Ctr1、Ctr2、CRI1、CRI2、CustomVI1、DVI、EVI、FRI、GARI、GCI、GDVI、GI、GM1、GM2、GNDVI、HI、LCI、LSI、mBRI、mNDVI705、mSR705、MCARI、MCARI1、MCARI2、MTCI、NPQI、NDLI、NDRE、NDVI、NDVI705、NPCI、OSAVI、PPR、PRI、PSNDa、PSNDb、PSRI、PSSRa、PSSRb、REP、RVSI、SIPI、SR、SRPI、TCARI、TVI、VARI、VIgreen，一键分析输出csv结果，可导出图片，包括“先计算后平均”“先平均后计算”等多种方式，可研究生物及非生物胁迫、植物表型及结构信息、色素含量、理化性状、种质、中药材及果实品种品质等指标，并支持扩展；

6.3、路径分析：可对自定义路径进行剖面分析。

6.4、Thermo-RGB：具有热成像与RGB成像融合分析功能，采用多点精准融合技术，精确提取植物红外热成像（不受背景影响），可手动或自动ROI选区进行温度分析：包括最低温度、最高温度、平均温度、频率直方图等；可进行多模式图像可视化表达、尺寸校准、结果图/表导出，具备30-90柱自定义直方图统计分析功能，一键输出csv统计数据，可结合RGB成像分析VIgreen、VEG、ExG、ExGR、GLI、CIVE、COM、WI、Lab、R/G/B、R/G、B/R等十多种颜色参数，及长、宽、周长、校准面积、Circularity、Aspect ratio、Solidity、Roundness等形态参数。

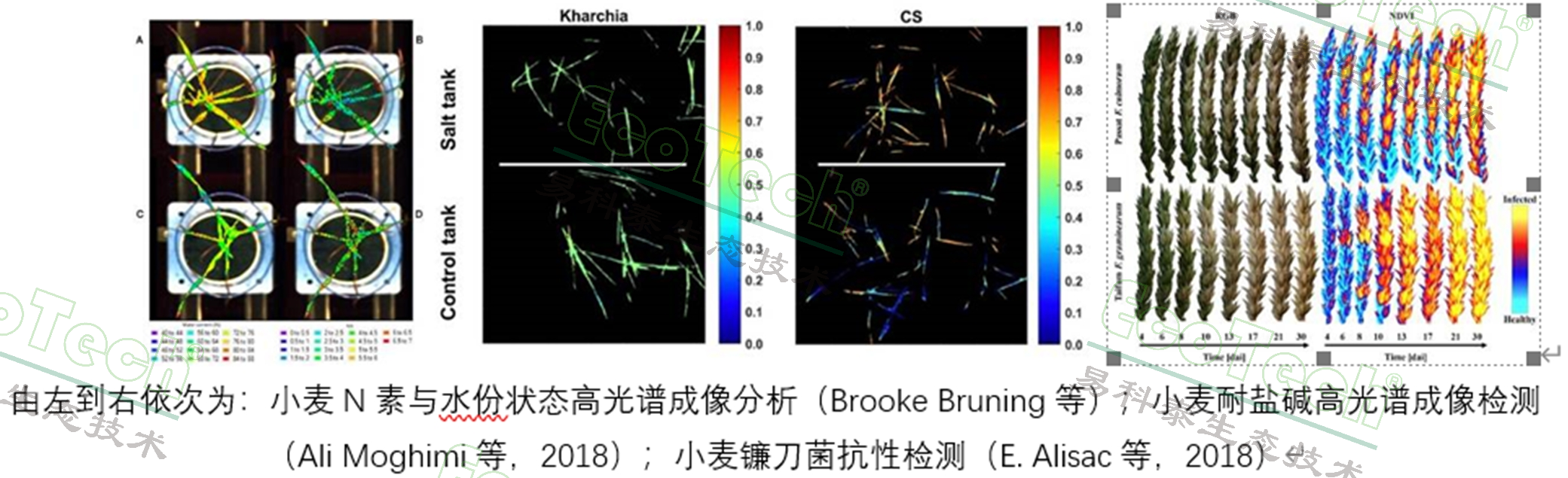

应用案例：

易科泰工程师在中国海洋大学现场对培养的海带进行高光谱成像分析和叶绿素荧光成像分析（右图为紫菜多光谱荧光成像分析，引自：Lei Tang, Liping Qiu, Cong Liu, Guoying Du,Zhaolan Mo, Xianghai Tang,Yunxiang Mao.Transcriptonic Insights into Innate Imunity Responding to Red Rot Disease in Red Alga Pyropia yezoensis. Molecular Sciences,2019）

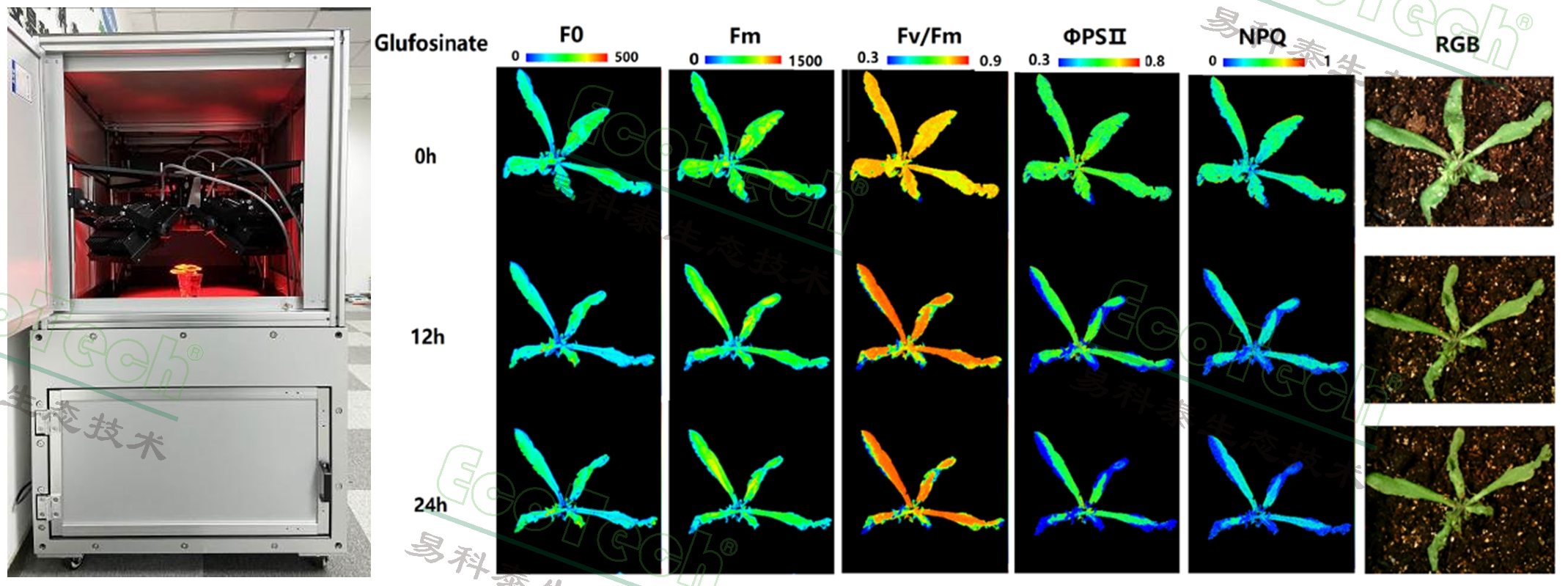

左图为PhenoTron^® PTS植物传送至叶绿素荧光成像和高光谱成像站进行成像分析；下右图为草铵膦对拟南芥光合生理影响（叶绿素荧光成像分析，由EcoTech^®实验室提供）

北京易科泰生态技术公司提供PhenoTron系列植物多光谱成像检测技术方案，欢迎来电咨询！
