水下多参数记录仪采用新颖前沿的光学传感器技术，简单易用、小巧紧凑、一机多用，是监测水体溶解氧、pH、温度等参数及其动态变化的理想选择，适用于不同海洋栖息地（如开阔海域、深海）和沿海栖息地（如珊瑚礁、沿海水域）。

水下多参数记录仪由欧盟“地平线2020”计划支持和资助研发，只需一个记录仪主机，搭配多种多样的光学的pH、氧气传感器，结合内置的温度传感器，即可对水体环境中的溶解氧、pH和温度进行准确的测量和记录。





水下多参数记录仪完全满足长期考察的要求：高达4千万的数据点会自动存储在工业级别4GB内存，无需连接电脑即可独立记录数据长达一年以上，内置的锂电池无需维护，支持两小时快速充电。经过水下压力测试，系统能够在深达4000米的水下正常工作。





我们提供溶解氧、pH和温度的多种光学传感器。传感器更换简单，因此可快速更换测量的参数和传感器的种类，满足不同的参数要求和监测场景。



应用领域

ü  海洋栖息地O2长期监测

ü  低氧区或脱氧反应高灵敏度痕量O2测量

ü  海洋全量程pH测量，不受盐度影响

ü  内置传感器的反应器、呼吸室的非接触O2测量

ü  高空间分辨率的沉积物的剖面O2测量



测量原理

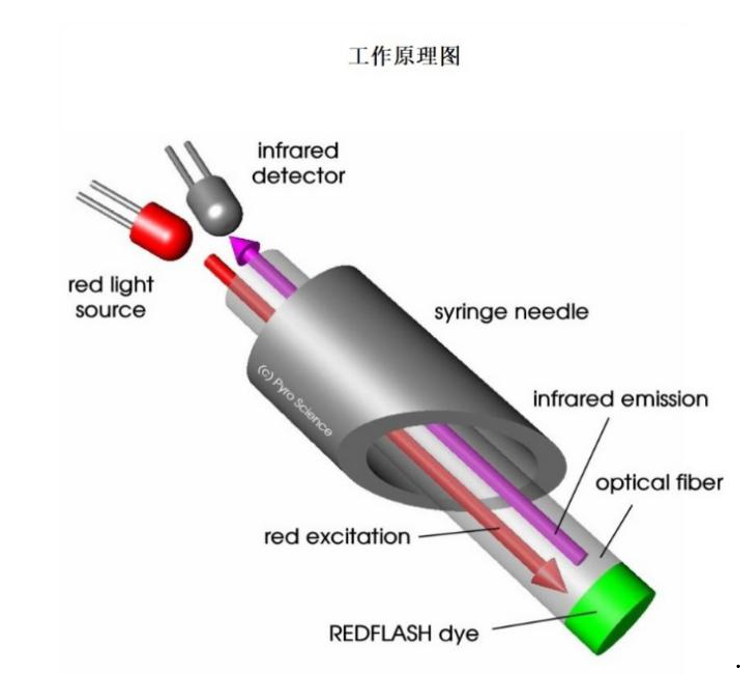

水下多参数记录仪基于RF（RedFlash）技术，包含对测量参数敏感的染料传感器和测量读取设备（记录仪主机）。主机内置了LED激发光源和光电二极管。传感器染料和主机之间通过光纤传递激发光和发射光。







传感器染料可被红橙色LED光（610nm-630nm）激发，产生近红外的荧光（760nm-790nm）。该荧光的强弱或者亮度与氧气分压、温度以及传感器染料的质子化、去质子化相关，所以能够用来测量氧气含量、温度和pH。RF技术具备高测量精度、高可靠性、低能耗、低交叉敏感性、高速响应的特点。红光激发能够显著降低由自发荧光样品造成的干扰，相比于蓝光激发技术能够有效降低环境光的影响。



产品特点

l  独立工作，长期记录

l  从浅水至4000m水深

l  传感器易更换

l  新型pH测量技术

l  超高速氧气传感器

l  新型超痕量氧气传感器

l  前所未有的灵活性



技术指标

1. 记录仪

Ø  深度：最大4000m（深海型）/最大100m（浅水型）

Ø  最大静水压：最大400bar（深海型）/10bar（浅水型），下同

Ø  重量：1.35kg/0.45kg

Ø  外壳材质：钛/聚甲醛

Ø  支持传感器类型：pH、O2和光学温度传感器/pH和光学温度传感器或者O2和光学温度传感器

Ø  光学传感器接口：1个，-SUB水下接口

Ø  外接温度传感器：NTC热敏电阻器，分辨率0.005℃，精度0.05℃，响应时间0.5s

Ø  PC接口：USB2.0，用于充电和数据传输

Ø  电池：可充电锂聚合电池，1250mAh

Ø  数据存储：4GB

Ø  最大采集频率：1s

Ø  记录时长（满电状态）：

    • 1周@1s一次；

    • 两个月@10s一次；

    • 6个月@1min一次；

    • 1年@10min一次

Ø  尺寸：直径63mm，长度300mm

Ø  测量原理：RedFlash技术

Ø  使用温度：-5℃~40℃

Ø  保存温度：-10℃~60℃

2. 氧气传感器：按照量程和响应时间，氧气传感器可分为3类：全量程、超痕量、超高速。适用温度：-2~50℃，适用盐度0~50PSU。

(1)   全量程：量程0~23mg/L，检测限0.01mg/L，响应时间＜3s

(2)   超痕量：量程0~0.09mg/L，检测限0.05μg/L，响应时间＜10s

(3)   超高速：量程0~23mg/L，检测限0.01mg/L，响应时间＜0.3s

3. pH传感器：pH量程6.0~8.0、7.0~9.0和全量程可选；分辨率为0.003@pH = 7或pH = 8；响应时间＜60s，精度0.02，盐度范围10~40PSU，温度范围5℃~40℃。

4. 新一代PC软件：软件提供设备的设置和传感器的校准。传感器读数能以数字和图表的形式展示，并能以相应数据文件存储，便于进一步的数据分析。





应用案例

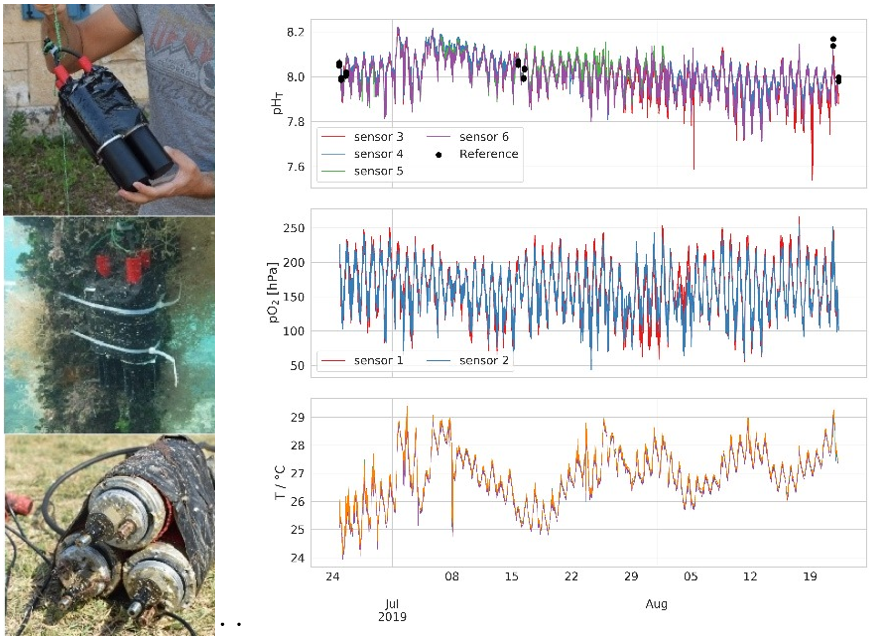

亚得里亚海的夏天，监测码头生物淤积环境中pH、溶解氧和温度

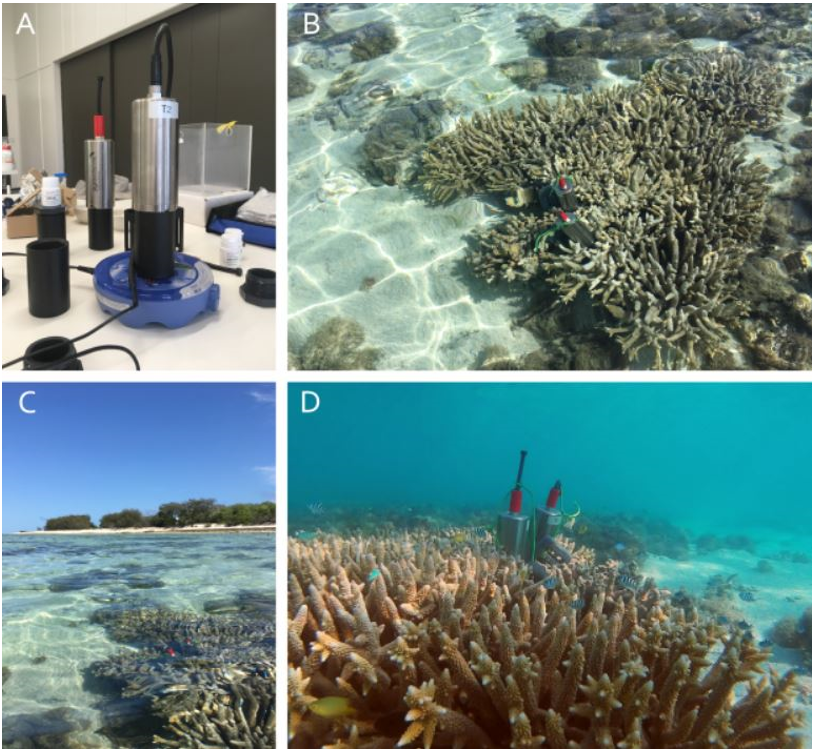

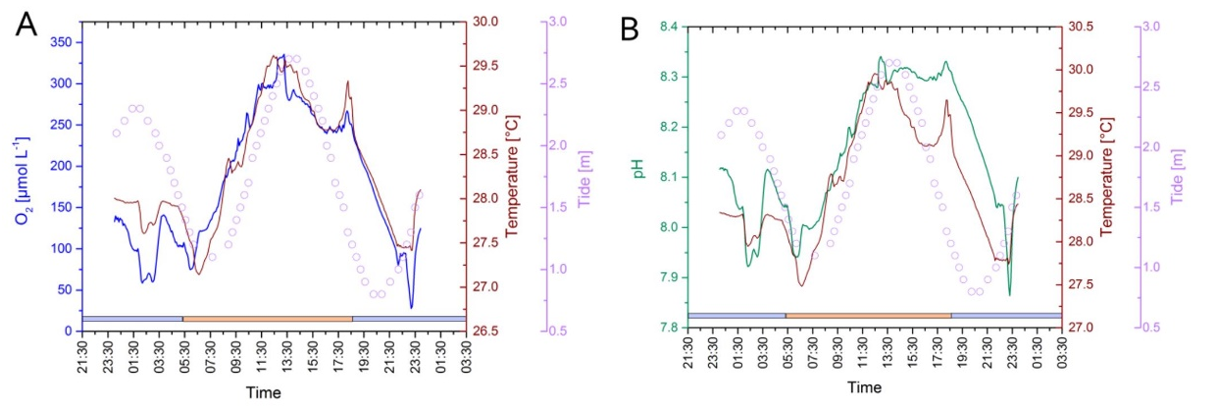

澳大利亚大堡礁珊瑚
