用途：

  根据不同配置，可组合成适用于野外的系统或适用于实验室的系统，监测原位土壤或实验室土柱的水分、水势、温度、盐分数据。

组成：

• TDR/MUX/mpts 8通道数据采集器
• FP/m 传感器，适用于田间测量，可测量土壤水分（TDR技术）
• FP/mts 传感器，适用于田间测量，可测量土壤水分（TDR技术）、土壤盐分（电导率）、土壤温度
• LP/ms 实验室用迷你型土壤水分/盐分传感器
• LP/t 实验室用迷你型土壤温度传感器
• LP/p 实验室用迷你型土壤张力计
• 金属筒，用于放置土柱样本，安装LP迷你型传感器
• MIDL-2 GPRS模块，选配，用于远程控制TDR/MUX/mpts数采
• 供电装置
• 机箱、三脚架

各组成详细介绍：

TDR/MUX/mpts 数据采集器

• TDR/MUX/mpts数据采集器有8个通道，可接8个FP/m或FP/mts或LP/ms传感器。另有一个端口最多可接16个LP/t或LP/p传感器
• 每个TDR通道和TDR传感器可单独进行校准，以得到更精确的土壤水分含量数据
• 内置存储器可以存储数千个数据，USB数据线与电脑通讯，软件免费
• 内置温度传感器和内置时钟
• 供电6-15VDC，耗电极小
• 工作温度0-85℃

FP/m土壤水分传感器和FP/mts土壤水分、温度、盐分传感器

  FP/mts土壤水分、温度、盐分传感器运用TDR（时域反射）技术，同时测量原位土壤水分、温度、盐分（电导率）。薄壁的PVC探头体，最大限度地避免了“热桥”效应，从而使数据测量更精准。传感器适用于固定安装在一个地点长期监测，也可以用于便携测量。

参数

• FP/m只能测量土壤水分含量，FP/mts则能够测量土壤水分、温度、盐度3个参数。
• 探杆最短可以为15cm，无弯曲，最长可达400cm。150cm的到货时为套件，用户自行拼装。订货时请指定探杆长度。
• 土壤水分含量测量精度：读数的2%，盐分0.01S/m，温度0.5℃
• 传感器：2根100mm长，3mm直径不锈钢探针
• 测量区域：传感器周围直径5cm、高11cm的土柱
• 探头体：PVC管，直径2cm，长度15-150cm可选
• 线缆长度：1.5m-6.0m

LP/ms实验室用迷你型土壤水分、盐分传感器

LP/ms迷你传感器，适用于实验室内监测土柱的水分和盐分运移，多个LP/ms可以垂直分布插入土柱，监测水分、盐分的垂直运移，如果同时使用配合使用迷你型张力计LP/p，就可以测量土壤吸水、释水过程的水分、水势梯度数据，从而得到完整的土壤非饱和特性方面的数据，比如土壤pF水分特征曲线，土壤非饱和导水率（ku），非饱和水扩散率等。

参数：

• 安装孔：8mm直径
• 传感器：2根0.8mm直径不锈钢探针，长53mm
• 测量区域：传感器周围直径5mm、高60mm的圆柱
• 线缆：1m

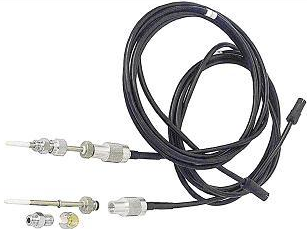

LP/p实验室用迷你型土壤张力计

LP/p用于实验室内监测土柱的水势，多个张力计可垂直分布插入土柱，这样就可以得到土柱水势的垂直分布数据，如果同时使用配合使用迷你型土壤水分传感器LP/ms，就可以测量土壤吸水、释水过程的水分、水势梯度数据，从而得到完整的土壤非饱和特性方面的数据，比如土壤pF水分特征曲线，土壤非饱和导水率（ku），非饱和水扩散率等。

参数：

• 压力膜：15mm长、3mm直径陶土杯
• 压力传感器：单臂电桥压阻传感器
• 漂移：20mbar/月，相对误差：15%，分辨率：1mbar
• 线缆长度：1m
• 安装孔：8mm直径

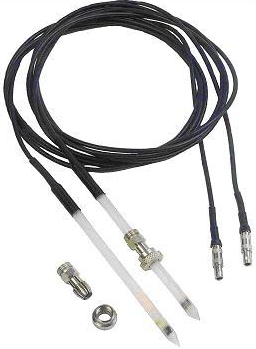

LP/t实验室用迷你型土壤温度传感器

LP/t土壤温度传感器用于实验室内测量土柱的温度即时变化，薄壁的半刚性聚乙烯探头体，最大限度地避免了“热桥”效应，从而使温度测量更精准。多个传感器可以插入同一土柱不同剖面，从而测量土柱温度的垂直分布，如果配合LP/ms迷你土壤水分、盐分传感器，和LP/p迷你土壤张力计，可以得到土壤吸水-释水过程的非等温土温分布数据，如果土柱再安装一个热通量传感器，还可得到土壤的热传导系数。

参数：

• 传感器：电子温度传感器，带数模转换器
• 测量范围：-20-60℃
• 分辨率：0.01℃
• 绝对误差：小于0.5℃
• 线缆：2m
• 安装孔：8mm直径

土柱金属筒

• 金属筒，用于放置土柱样本，安装传感器。
• 筒壁厚2.75mm，高100mm，内径55mm。
• 筒壁分布有传感器安装孔，用于安装LP/ms和LP/p传感器。安装孔螺旋分布，尽可能减少传感器之间的影响。
• 右图中的圆筒即是。

MIDL-2 GPRS模块

  MIDL-2 GPRS模块用于和TDR/MUX/mpts数据采集器形成组合，MIDL-2模块通过internet服务器采集TDR/MUX/mpts数据采集器的数据，运用手机的GPRS技术，数据可以用internet浏览器获取，还可以设置用户名、密码对数据进行保护。MIDL-2可以更新数采当前的测量参数设置（数采时钟，测量频率，通道数，测量变量，GPRS连接时间表等）。

  数采内的数据导入电脑后，还可以远程清空数采的内置存储器，为以后的新数据腾出空间。

  一个MIDL-2 可以最多为16个TDR/MUX数采提供数据通讯，数据被存到IA PAS服务器，或者用户自己的ftp服务器。还可通过RS485端口连接其他测量设备.
