ThermoInspector 红外热成像监测方案

1 方案简介
  ThermoInspector 是用于热监控、分析和评估的自动化检测系统。可用于材料（如塑料、金属等）、生物、化学过程等及相应制造业等领域的工控、安防、质量控制监测和过程监测控制，如焊接、加热、冷却、锻接、生物发酵等， 可实时测量，记录和评估热信息，并与现有的机器控制系统和 PLC配合使用。
  ThermoInspector 系统包含一个中央处理单元，同时可支持多达 4 台热像仪。 所有热像仪均采用高灵敏度（优于 0.03℃）红外热传感器，温度测量范围可达﹢2000℃。正由于这些非凡的特性，它可以连续测量和评估被测产品表面的热场，无论是塑料、金属还是生物材料。因此，本系统可以检查热特性，例如热梯度，最高或最低温度，以及评估温度沿热断面的分散情况，检查所选区域中温度上升的速度。

  每个 ThermoInspector 系统均支持多相机热辐射测量、相机控制、调色板设置、温度范围设置，和定义其他更多功能。用户可选择不同分辨率相机：640×512、 336×256、 160×128，也可选择不同焦距镜头。

2 主要技术特点
 ●全套完整红外热成像视觉方案
 ●LWIR640px、 336px、 160px 分辨率可选
 ●即插即用式安装和简易设置
 ●强大的全屏可视化操作
 ●图形、表格、统计数据、 OK/NOK 指示灯
 ●8x 数字输入输出接口， 4x 以太网端口
 ●通过以太网线和 24V 直流电供电
 ●IP65 防护等级和触摸屏保护
 ●温度范围-25°C～150°C, -40°C ～550°C，最高可选 2000°C

3 两种强大的中央处理单元
 3.1 触摸屏中央控制单元

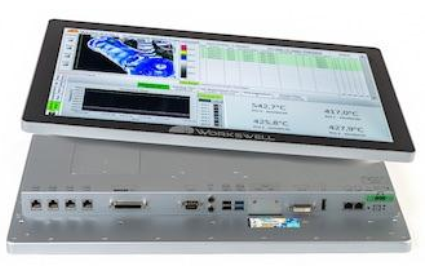

  ·工业化一体机解决方案
  ·前面板 IP65 防护等级
  ·快速简易安装
  ·VESA 接口
  ·全 HD 触摸屏显
  ·4 路 PoE 以太网端口
  ·报警数字输出
  ·独立输入触发器
  ·24V DC 输入电源
  ·为 PLC 额外提供 2 路以太网口
  ·串行通信

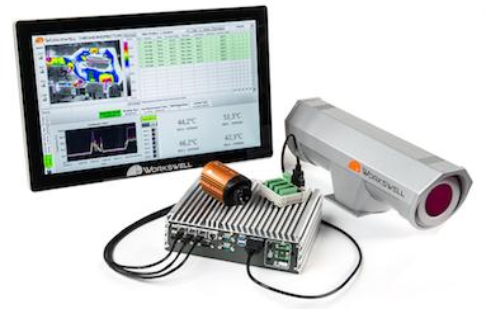

 3.2 无源中央控制器
 ThermoInspector 中央控制器使用无源控制器版本节省尺寸和成本，并采用与触摸屏类型相同的性能和接口。 用户可以使用带键盘的全高清液晶显示器进行系统配置集成。尺寸仅有 26×22×8 cm 的无源控制器，是世界上最小的多镜头热成像监测系统。

4 系统控制
 4.1 实时成像

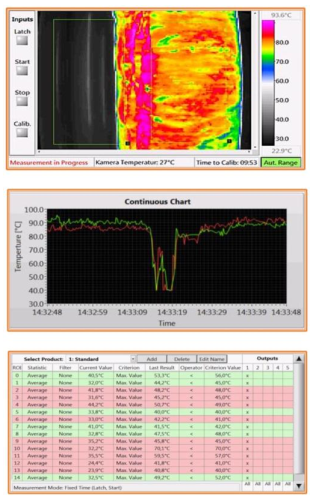

 ThermoInspector 自动检测所有的红外相机。用户可设置不同的调色板颜色、等温线、人工温度范围或改变相机测温范围。 直观的图像界面便于检查用户配置和系统完整性。操作员可选择不同类型的测量工具（点、线、矩形、圆等）并检查实时数据流和值。
 4.2 图像评估
 ThermoInspector 系统在监测运行期间能直接在屏幕上显示所有需要的数据和信息。从实时辐射流（最多 4 台热像仪），包括每个 ROI（兴趣区）的设置分析，到时间图、温度曲线和告知操作员的数字指示器。
 4.3 报警和规则设置
 在实际生产中，操作员应能设置不同分析方法来覆盖多种工业应用领域。 ThermoInspector提供了多种具有本地可设置发射率的测量工具，操作员还可定义统计标签，如最大值，最小值，平均值，差值和中值等。当设置条件被破坏时，系统显示报警并将数字信号输出至 PLC。由于人性化且可配置的环境， ThermoInspector 在很短时间内即可启动运行。 本系统包含数百种已配备功能，可用于任何类型的应用，也正由于此，集成不需要编写任何额外的算法。

5 应用领域
 5.1 制造工业
  ·塑料注塑制造
  ·机械喷涂前火焰喷射稳定性
  ·激光焊接时的临界温度
  ·最终测试期间的整个组件
  ·切割和压力工具过热
  ·材料冷却和预热
  ·铝感应焊接
  ·金属钎焊和烧结
  ·粘合或发泡等

 5.2 安全与防火
  ·塔楼和仓库保护
  ·物料存储系统控制
  ·废物和煤炭输送机
  ·废物和煤炭仓库
  ·周界监控
  ·农业填埋
  ·钢包完整性控制
  ·关键炉渣检测
 5.3 其他行业
  ·食品和包装行业
  ·工程和金属行业
  ·造纸、纺织和木材行业
  ·化工、玻璃和电子行业
  ·农、林、生态环境领域
  ·动、植物生理生态监测
