一、用途

BTC-Borescop是BTC-100X土壤根系监测系统的微型版，兼容I-CAP控制系统（镜头控制及图像抓取），其测管直径只有约7mm，适于要求小孔径测管和足够长度和亮度照明的条件下的植物根系测量分析，通过它能够清晰地观察测量到研究对象的细节。用于实验室盆栽植物、蒸渗仪，温室大棚等环境下的植物根系生长监测研究 (不防水)，结合所提供的根系分析软件，能够对植物根系进行定量化测量分析，包括根的长度、面积、根尖数量、直径分布格局、死亡根及存活根数量等等；根据用户需求结合土壤水分监测，可以研究根系所在区域内溶质运移及水分胁迫所引起的生理变化，广泛运用于苗木培养、作物生长模型研究、根系病理分析、植物胁迫研究及昆虫行为生态等。

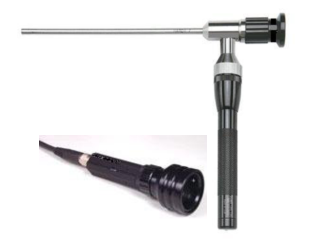

探视器镜管整体外形成直角型(90度)，其探测管的外径是0.313 英寸.（约0.795cm），长度有7，12，17，22，28和37英寸等供选择。有其它尺寸要求的顾客，可以按需求订制。便携式照明光源比一个标准微型手电明亮10倍，较强的氙气灯聚光透镜系统能为Rhizotron图像软件分析时，提供给观察管内足够明亮的光源。内置充电器，可再充电锂电池组能够持续供电约一个小时：

二、原理

利用微根窗技术（Minrhizotron，又称微根管技术），由一个插入土壤中的微根窗管、摄像头、标定手柄、I-CAP系统（由控制器和I-CAP采集器等集成安装于野外工作箱中）组成。将摄像头伸入埋设在根系周围的透明管内，通过I-CAP控制系统进行图像抓取根系照相，然后借助专业根系分析软件系统对混合图像进行分析，从而跟踪了解其生长过程。

三、技术指标：

（一）迷你根系监测系统

1、采用高灵敏度的Super HAD II CCD

2、镜头单元采用一体式的紧凑设计，外观尺寸22 (H) x 22 (W) x 64 (D)mm，重量51g

3、视频输出和外部视频输入可选

• 视频输出接口： VBS和Y/C
• 外部输入接口：HD/VD, VS, VBS

4、通过RS-232C串行通讯，操作简单

5、系统也包含一条5m长的电缆线（如需额外定制，需联系厂家提供价格）和便携式包

（二）图像控捕捉制系统

  I-CAP图像抓取系统：I-CAP采集器，12英寸显示屏，控制器可以遥控摄像头白光水平及聚焦。

  通过摄像头直接抓取、命名并存储图象到野外控制系统上，以供日后实验室分析；包括：摄像头控制软件，图片管理软件，安装在便携式手提箱中的野外控制系统。

图像采集特征：

• 可自动曝光和白色的平衡
• 像素修正
• 2D/3D减少噪音（NR）
• 边缘增强/细节提高
• 内置彩色平衡

（三）根系分析软件

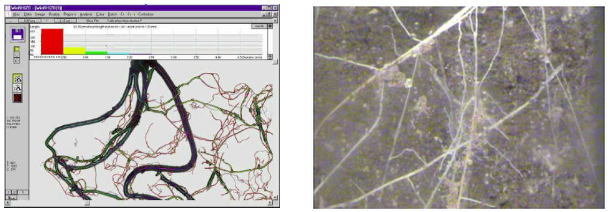

WinRHIZO TRON：可以以交互方式方便地分析根系，该软件一次分析一帧图像。操作者需要在不同图像间手动跟踪所需分析的根，软件在屏幕上显示根的形态信息。用于可以根据需要编辑各个根部。在屏幕上通过图形方式显示根长度分布、面积、体积、根尖数量等，将它们作为根直径的函数。软件可以提供根长度、平均直径、投影面积、表面积、根体积、分类数量、每个直径类的根尖数量等。测量结果可以显示在屏幕上，同时提供分析数据的文件。程序可以自动检索并分析此前在相同地点拍摄的图像。

除了以上分析功能，该软件能够使用户处理时间-空间上的连续性，将多幅图像拼接。对于不同时间相同位置的图像进行分析时，同时加载以前的分析信息。拼接的多帧图像中的内容可以一起分析。对于一帧图像进行分析所得的信息，可以复制到与其连续的图像上从而节约分析时间。

四、产地  美国
