SoilTron一体式蒸渗仪分单座、双座、三座、四座等类型,分别可以安装单个到四个蒸渗仪,系统由PE-HD一体式蒸渗仪室、蒸渗仪柱体、精密称重系统、土壤水分水势等各种传感器及数据采集器、土壤溶液抽样系统(包括渗漏和孔隙水)、土壤水平衡系统等组成。其主要特点如下:
- PE-HD一体式蒸渗仪室,蒸渗仪柱体及其称重系统、数据采集系统、土壤溶液抽样系统及系统维护等都在一个紧凑、坚固且环保的一体式蒸渗仪室内,便于安装运输,不需搭建地下室;
- 可根据需求或研究目的灵活设置蒸渗仪配置,如双座、三座或四座蒸渗仪可同步测量不同作物或不同干预条件对作物生长或水循环、氮磷循环、污染物的运移或消纳等的影响;
- 全自动微机张力调控土壤溶液取样系统(Microcomputer tension- and time regulated suction probe system),用户可自定义调节土壤溶液抽样的负压值,并可设定调控时间,保证土壤溶液抽样统一化、自动化;
- 称重系统精密设计,高精度高稳定性,可精准监测降雨、灌溉及其对土壤水分和蒸散的影响,结合一定实验设计,还可监测不同植被类型或不同土地利用类型对土壤水分和蒸散的影响;
- 可根据周边自然环境调控蒸渗仪土壤水分以保持与自然环境的一致性,消除边界效应;
- 无损伤原位土壤柱体提取技术,适于各种土壤类型的原位土柱体掘取而不损伤土柱体、不破坏周边土壤植被环境;
- 具备土壤气体测量组件,测量土壤氧气含量;
- 具备无线远程数据传输功能。
![](/mcms/upload/1/cms/content/editor/1715583503377.png)
主要技术指标:

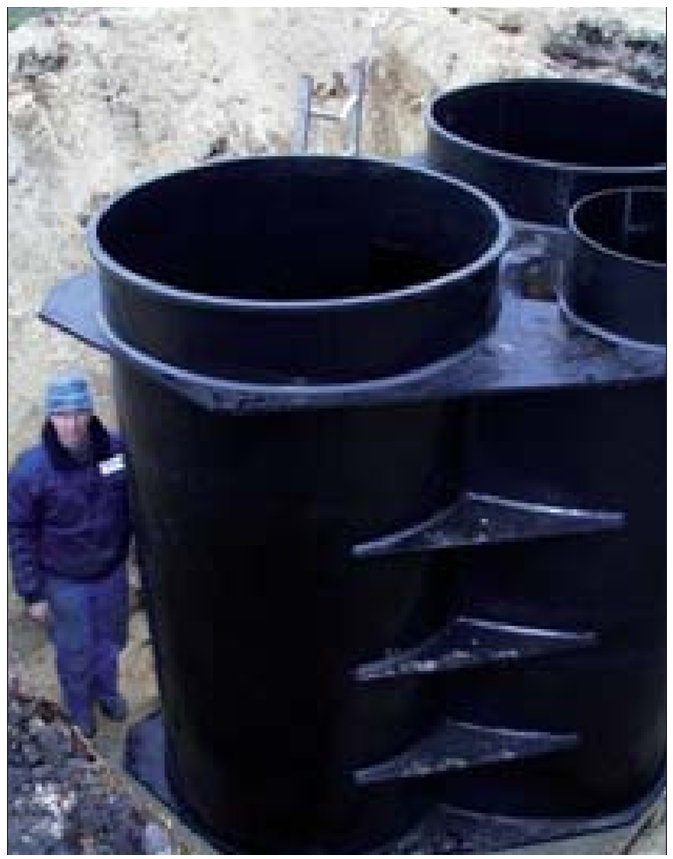

- 单座、双座、三座或四座PE-HD一体式蒸渗仪室,可分别安装1到4个蒸渗仪,标准配置壁厚40mm,蒸渗仪室安装口直径138cm、高200cm
![](/mcms/upload/1/cms/content/editor/1715583525190.png)
- 蒸渗仪柱体:不锈钢柱体,标配壁厚8mm,直径1130mm,面积1平方米,高170cm,其他尺寸可定制。具土壤柱体提取和安装配置;具备承压安装接口用于安装传感器等装置;底部中心渗漏孔直径3/4英寸
- 传感器安装承压接口:土壤水分传感器安装接口:直径34mm;张力计安装接口:直径14mm;土壤孔隙水取样器安装接口,直径22mm
- 坚固的称重支架可承重6000kg,3个剪切梁式精密称重传感器,不锈钢主体,OIML(国际法定度量衡组织)C3认证,防护级别IP68,称重量程2500kg,分辨率可达01mm(蒸发量或渗漏量)
- 称重信号精密处理组件,有效消除温度及刮风的影响,LCD显示屏,一键式零校准和满度校准,具备信号数字线性化功能
- 不锈钢蒸渗仪圈盖,覆盖蒸渗仪柱体与蒸渗仪安装室之间的缝隙,有效降低蒸渗仪地表边缘效应;带密封橡胶圈;不影响称重数据
- 蒸渗仪底部三层过滤,过滤颗粒直径分别为:1-0.5mm、0.71-1.25mm,3.15-5.60mm
- UMP-2土壤水分、温度、电导传感器,5米缆线,6-24VDC供电,工作电流60mA,总长320mm,测针长50mm,主体直径40mm;土壤水分测量范围0-100%体积比,精度±2%,分辨率1%;电导率测量范围0.001-5 mS/cm,精度1%;温度测量范围-20到+60℃,精度0.5℃,分辨率0.01℃,信号输出 0-1 V,接口M12-8针
![](/mcms/upload/1/cms/content/editor/1715583552900.png)
- Tensio160土壤张力计,为蒸渗仪专门设计,适合水平安装,安装后可注水,5米缆线,长30cm,直径12mm;量程+20到-100kPa输出0-1V,供电8-32VDC。提供电动注水组件
- 土壤气体测量:测量范围0-100%O2,检测极限:02%O2,响应时间0.3s,最大采样频率1Hz
- 土壤孔隙水取样配置:包括取样器(P80, Ø20*50 mm)、取样管(丙烯酸材质)、PE毛细管Øa 3.2 mm,Øi 1.6 mm,长度200 cm,取样瓶、防溢出阀及安装材料等
- 土壤孔隙水采样张力调控系统:可以自动调控土壤溶液取样的负压,四级,包括3个电动泵(Hostalen©泵头,氯丁橡胶隔膜),抽吸容量4 l/min,3个电子真空调节器,可至0.6 bar,接头,均衡储液器,管道连接器等
- 渗漏水测量取样系统:翻斗计数器(Macrolon),聚碳酸酯材质,分辨率1L,REED传感器,PE收集瓶(500 ml),最大流速2 l/min,含20L储水罐
- 土壤水平衡系统:包括底面陶瓷毛细管系统、控制系统及自动地下水补给系统等
- 三维加速度监测模块:监测范围-15g-15g,精确度±15g,温度范围-20-65℃,精确度±0.5℃
- 数据采集器:双通道隔离技术,最多15个模拟输入通道,12个数字通道,支持SDI-12传感器,支持USB存储器便于数据和程序传输,自动温度和气压校正,内置气压传感器,300-1100mbar,06mbar分辨率,精确度±3mbar;内置湿度传感器,0-100%RH,分辨率0.04%,精确度±0.2%。含安装机箱
- Windows版本软件,用于参数设置、测量过程观测、图表显示、数据储存等
- 无损伤原位土壤柱体提取技术,适于各种土壤类型的原位土柱体掘取而不损伤土柱体、不破坏周边土壤植被环境;
